Axe volet roulant sur mesure
AXE.ELECTRIQUE

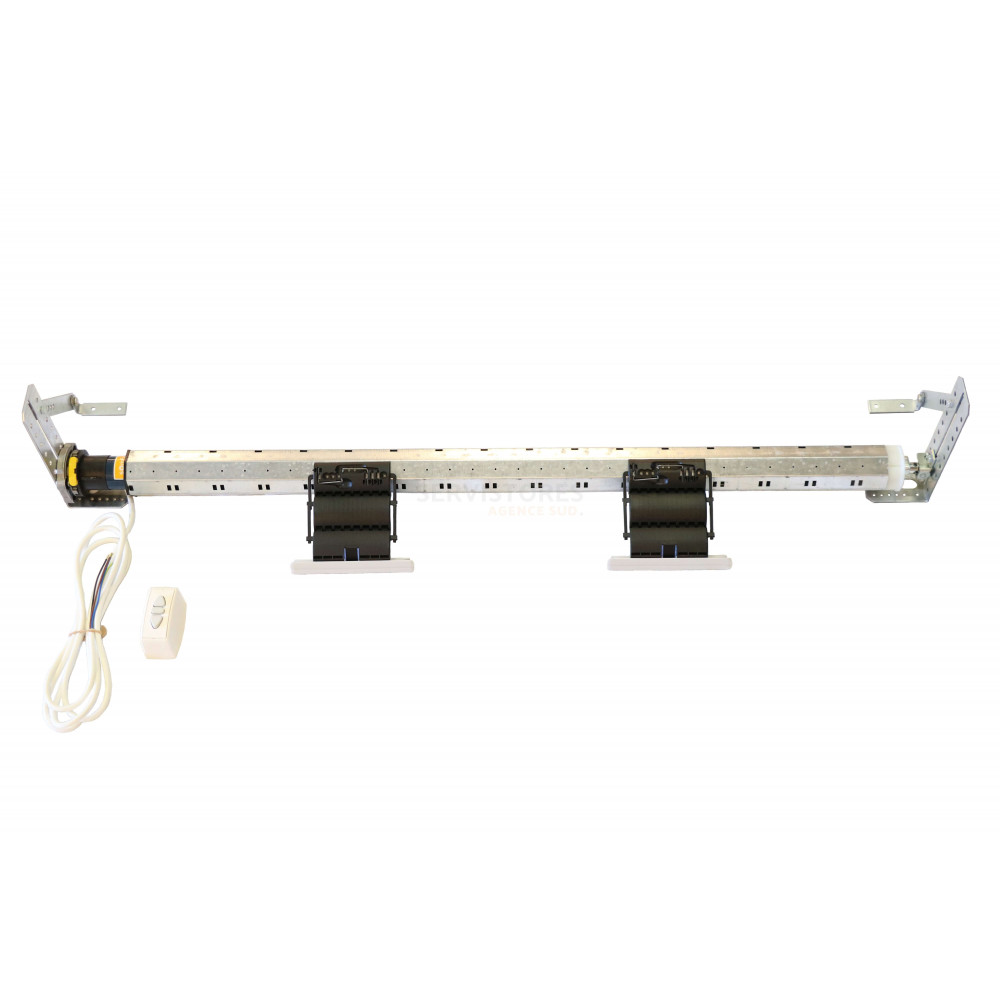

Axe électrique sur mesure
Description
L'axe manuel complet vous permet de remplacer toute la mécanique d'un volet roulant traditionnel défectueux sans changer complètement l'installation.
Il pourra s'intégrer aussi bien dans les coffres tunnel que dans les menuisés.
Livré complet avec le nécessaire de vissage, chaque axe est prêt à la pose et comprend :
- 1 tube d'enroulement octogonal de 60 mm
- Des ressorts de compensation en fonction des dimensions du volet roulant (consultez l'aide au montage disponible dans la partie "Informations complémentaires" ci-dessous)
- 2 consoles galvanisées
- 2 jambes de force
- 2 supports à broche
- 1 plaque d'orientation pour couple conique
- 1 couple conique adapté aux dimensions du volet roulant
- 1 embout côté opposé
- 1 sortie de caisson sous coffre ou 45°
- Des agrafes d'attache
- Des réglettes et sangles d'attache tablier
- 1 manivelle selon longueur sélectionnée
- 1 bloqueur de manivelle
- Fourniture de visserie
⇒ À noter : Servistores sud vous propose également des axes électriques sur mesure.
⇒ Créez votre votre axe manuel sur mesure grâce à notre configurateur en ligne : indiquez la dimension souhaitée, la couleur et la longueur de la manivelle et évaluez le montant de votre installation.
Fiche technique
- Durée de garantie : 2 ans
Aide au montage avec ressort de compensation
À partir d’un tablier de 15kg et plus, l’axe devra intégrer un ressort de compensation.
Le ressort facilite la manœuvre du volet roulant et équilibre sa charge. Il permet de soulager la remontée du tablier avec un minimum d’effort.
- Le + Servistores Sud :

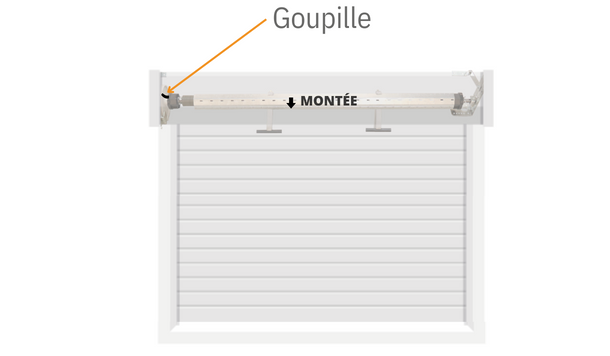

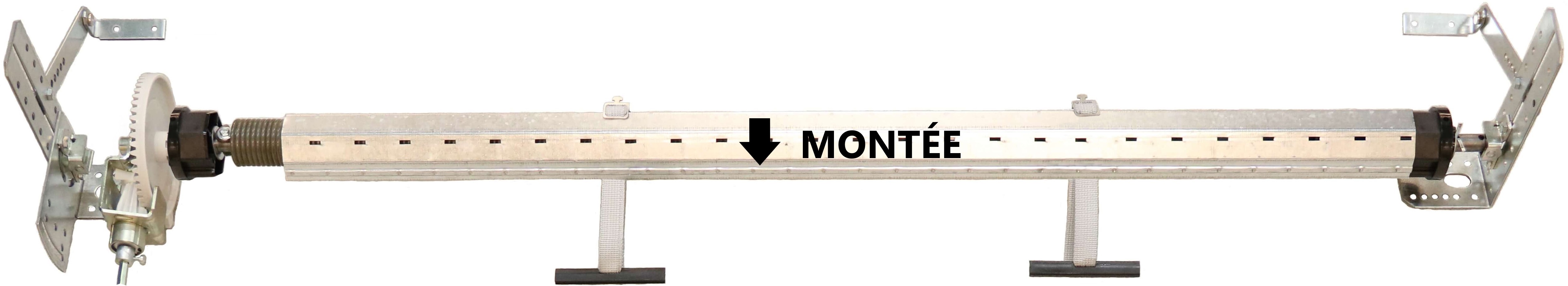

Afin de vous faciliter le montage, une flèche, accompagnée de la mention “MONTÉE”, seront indiqués manuellement sur le tube de votre axe manuel (voir le schéma suivant).
⇒ Procédure à suivre :
Au moment du montage, le tablier doit être baissé et en position fermée.
Une fois positionné face au caisson, suivre les étapes suivantes :
- Installez l’axe face à vous, de manière à ce que la flèche pointe vers le bas (voir schéma ci-contre).
- Fixez les attaches au tablier et à l’axe d’enroulement.

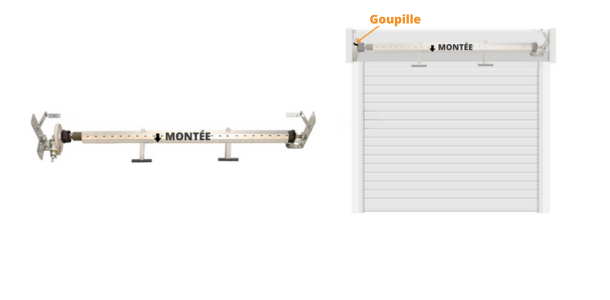

- Retirez la goupille (voir schéma ci-contre) à l’aide d’une pince multiprise pour libérer la tension du ressort et aider à l’effort de la remontée *.
* Attention, cette étape doit être effectuée uniquement en fin de montage total, après fixation de l’axe et du tablier.
Tube d’enroulement
- Tube octogonal de 60 mm
- Fabriqué en acier galvanisé d’une épaisseur de 6/10 mm
- Très bonne solidité
- Jusqu’à 4 mètres de longueur
- Grande compatibilité avec les volets roulants traditionnels du marché
- Lumières prévues pour la fixation des attaches du tablier
Couple conique
Fréquemment installés dans les volets roulants traditionnels, il se compose d’une lyre et d’une couronne crantée.
Avec ressort de compensation, ces treuils permettent d’avoir suffisamment de couple pour manœuvrer un tablier de volet roulant jusqu’à environ 50 Kg.
Les mesures du couple s’adapteront aux dimensions du volet roulant.
Manivelle en acier
- Manivelle en acier gainée d’un diamètre de 13 mm
- Levier en acier chromé de 180 mm au design soigné
- Extérieur de coloris blanc ou gris clair
- Excellente solidité dans le temps
- Fournie avec un bloqueur de manivelle
- Disponible en différentes longueurs : 1300 mm ; 1500 mm ; 1700 mm ; 1900 mm
