Moteur Nice ERA M 15/17
Réf : NIEM1517
Réf Fabricant : ERM15000000R01

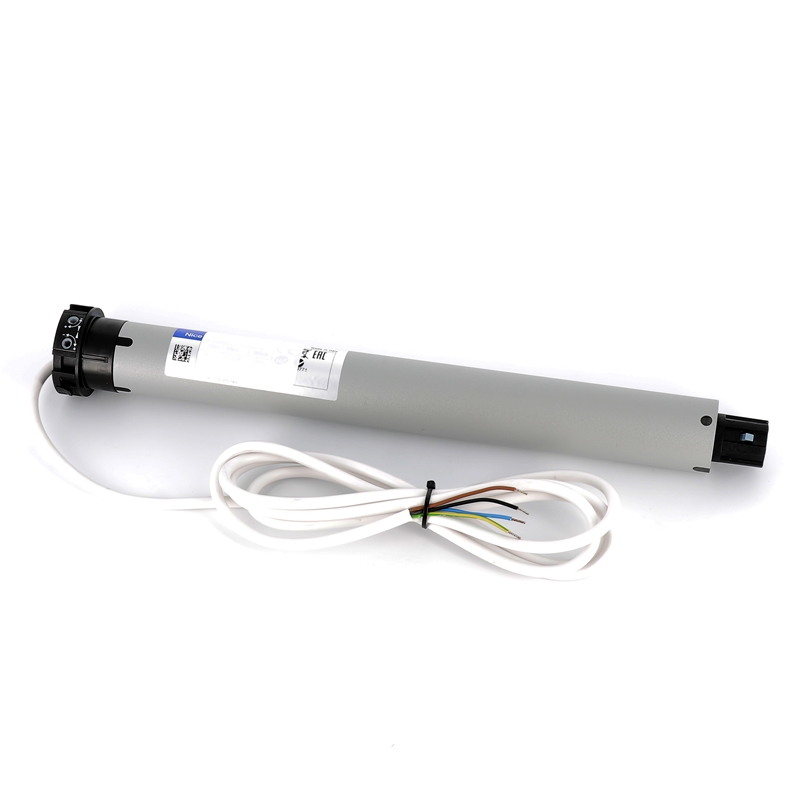

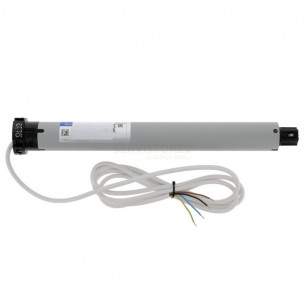

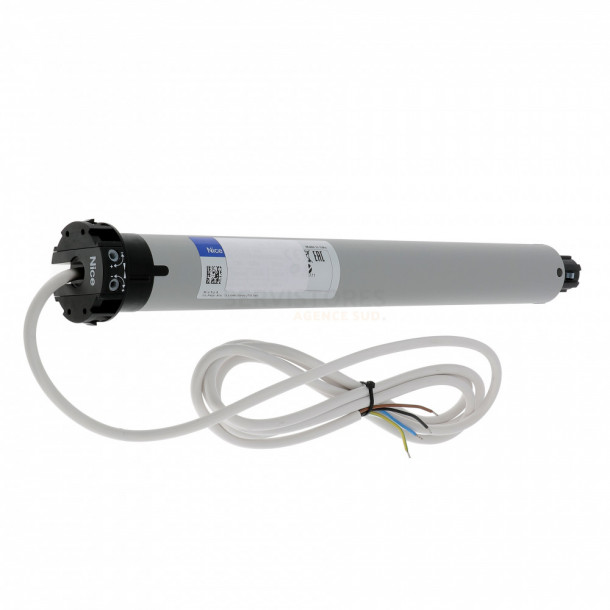

Moteur de volet roulant Nice filaire ERA M 15/17
Description
Fiche technique
Télécharger la notice
Notices et documents à télécharger
Produits complémentaires
Adaptation bague moteur volet roulant et store
NI51506000
Bague moteur Nice Octo 60
Description
Motorisation volet roulant Nice EM1517 gamme ERA M 15/17.
Il s'agit d'un moteur Nice tubulaire 45 mm destiné à l'automatisation d'un volet roulant, d'un store extérieur ou intérieur. Il est vendu seul, son installation nécessitera, notamment, une adaptation pour le tube d'enroulement et un support moteur.
Un dispositif de commande adapté sera également nécessaire à sa mise en fonction. Ce moteur Nice est compatible avec tous les inverseurs à position fixe ou momentané du marché.

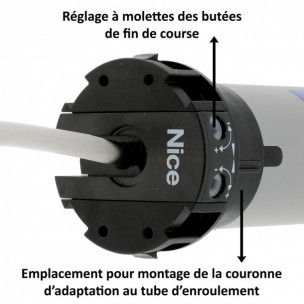

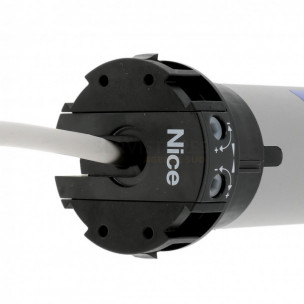

Le réglage des fins de course en fermeture et en ouverture s'effectue manuellement, grâce à des molettes situées sur la tête du moteur.
Son câble d'alimentation de longueur 2,50 mètres possède 4 fils :
- Marron = Phase électrique de montée ou descente.
- Noir = Phase électrique de montée ou descente.
- Bleu = Commun (généralement connecté au Neutre).
- Jaune-vert = Terre (connexion équipotentielle de protection).
Les performances du moteur sont les suivantes :
- Couple moteur :15 Nm
- Vitesse de rotation : 17 tours/minute.
Fiche technique
- Durée de garantie : 5 ans
- Nom de la gamme : ERA M
- Type de la gamme : Gamme diamètre 45 mm
- Diamètre extérieur du fût : Diamètre 45 mm
- Technologie : Filaire
- Réglage butées de fin de course : Mécanique à molettes
- Couple (Nm) : 15 Nm
- Vitesse de rotation (rpm) : 17 rpm
- Longueur de l'encombrement : 451 mm
- Câble électrique monté : Câble blanc 4 fils de 2500 mm non débrochable
- Sortie pour manœuvre de secours : Aucune
