Moteur Somfy RDO 50 CSI 30/17
Réf : SO1045550
Réf Fabricant : 1045550

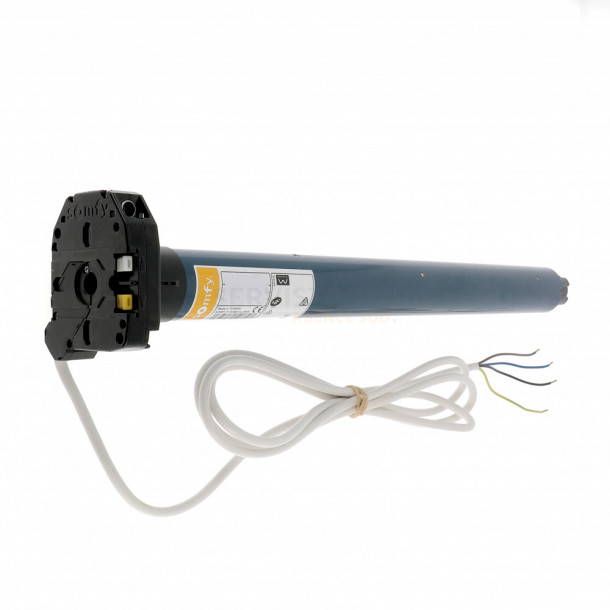

Moteur de volet roulant Somfy filaire RDO 50 CSI 30/17 pour manoeuvre de secours
Description
Fiche technique
Télécharger la notice
3 pièces mètres en stock
Livré entre 1 et 2 jours
Notices et documents à télécharger
Produits complémentaires
Sortie de caisson volet roulant
SO9685114
Sortie de caisson de volet roulant Somfy
Description
Moteur Somfy 1045550 RDO 50 CSI WT 30/17 pour manœuvre de secours.

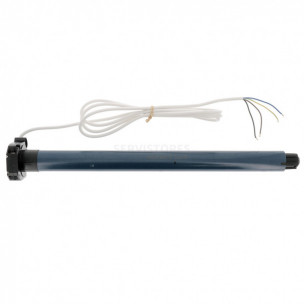

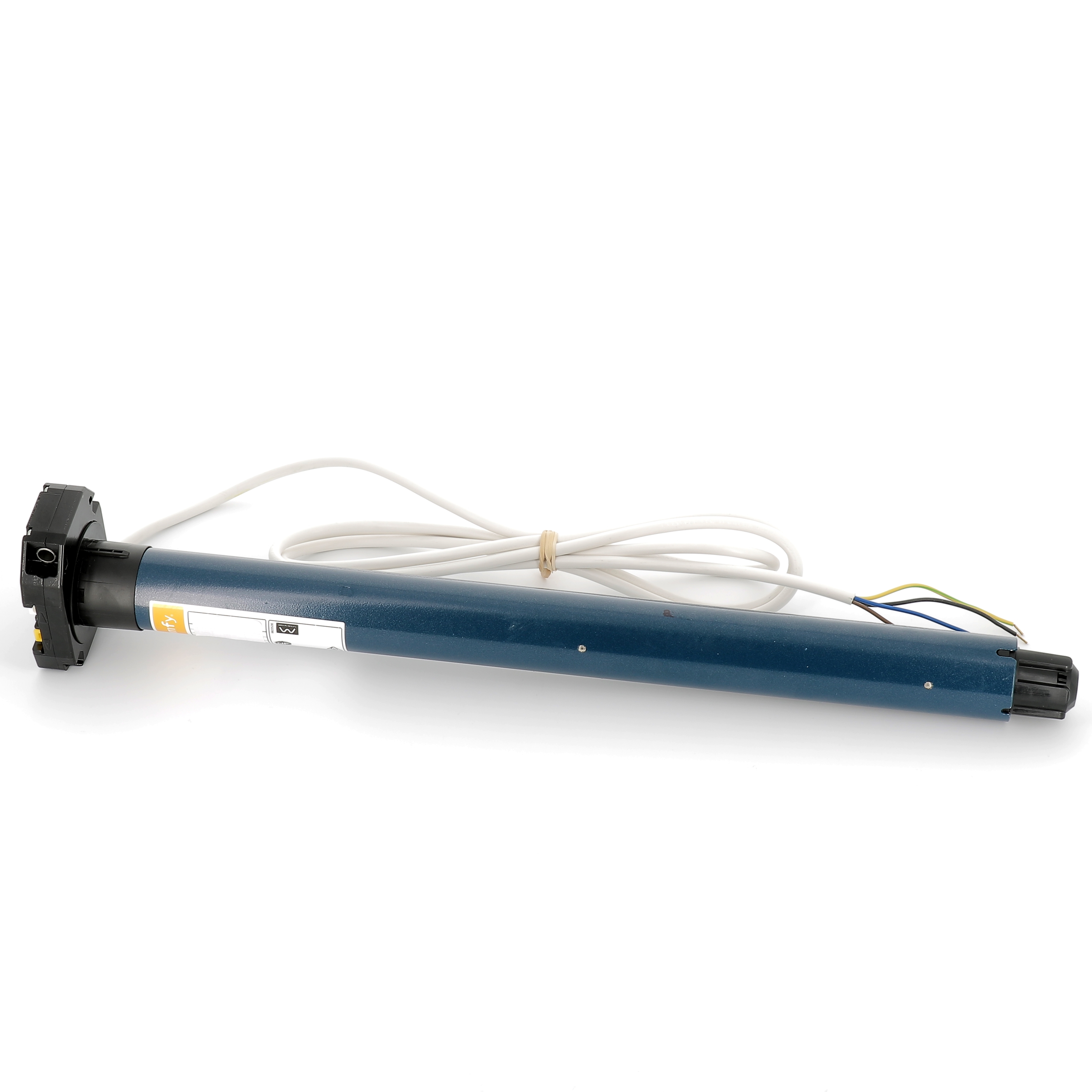

Il s'agit d'un moteur tubulaire filaire de diamètre 45 mm avec fins de course mécaniques.

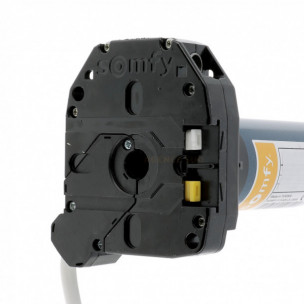

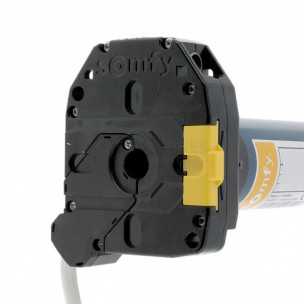

Ses réglages s'effectuent facilement par un simple appui sur les boutons poussoirs situés sur la tête du moteur.
Ce modèle est équipé d'une sortie pour manoeuvre de dépannage manuelle de forme 6 pans 7 mm permettant d'ouvrir et fermer le volet ou le store avec une manivelle (non fournie) en cas de coupure de courant.
Son câble d'alimentation de longueur 2,50 mètres possède 4 fils lui assurant une compatibilité avec tous les inverseurs à position fixe ou momentané du marché.
Son couple moteur est de 30 Nm avec une vitesse de rotation de 17 tours par minute.
Il est spécialement conçu pour les portes de garage enroulables.
Le moteur est livré seul sans adaptation pour le tube d'enroulement, sans support, sans inverseur et sans sortie de caisson ni manivelle de secours.
Fiche technique
- Durée de garantie : 5 ans
- Nom de la gamme : RDO 50 CSI WT
- Type de la gamme : Gamme diamètre 50 mm

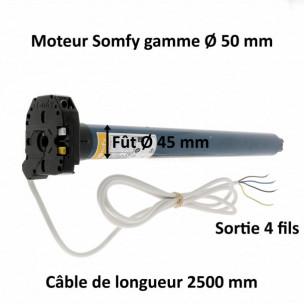

- Diamètre extérieur du fût : Diamètre 45 mm
- Technologie : Filaire
- Version spéciale : Version renforcée et pour manœuvre de secours
- Réglage butées de fin de course : Mécanique à boutons poussoirs

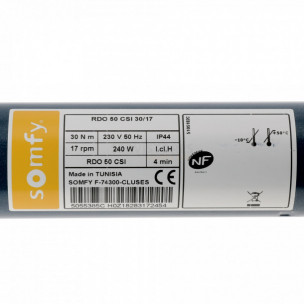

- Couple (Nm) : 30 Nm
- Vitesse de rotation (rpm) : 17 rpm
- Longueur de l'encombrement : 594 mm
- Câble électrique monté : Câble VVF blanc 4 fils de 2500 mm débrochable
- Sortie pour manœuvre de secours : Compatible pour carré de 6 mm et 6 pans de 7 mm
Seulement quelques clics et c’est réglé !

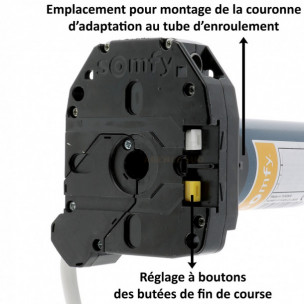

Grâce à ses boutons poussoirs, le réglage des moteurs Somfy RDO 50 CSI est très simple et rapide.
- Technologie Somfy filaire avec câble VVF blanc 4 conducteurs de 2,50 mètres à connecteur débrochable.

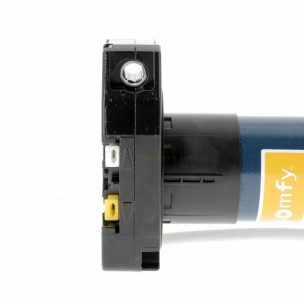

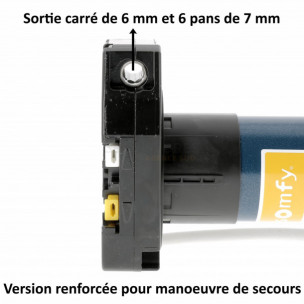

- Tête moteur avec manœuvre de secours pour axe de manivelle carré de 6 mm ou hexagonal de 7 mm.
- Moteur filaire spécialement conçu pour les portes de garage enroulables et parfaitement compatibles avec le récepteur Somfy Axroll RTS.

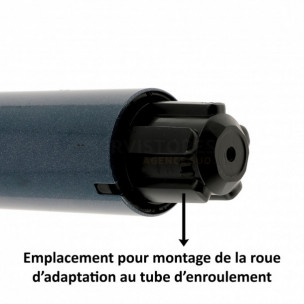

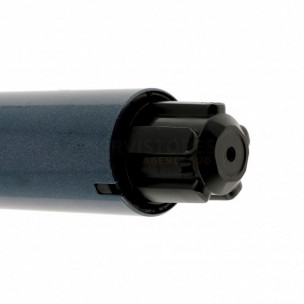

- Embout de sortie moteur en étoile pour accueillir la roue du jeu d’adaptation au tube d’enroulement avec fixation automatique par clip.
Comment bien choisir son moteur pour portes de garage enroulables ?
Calcul du poids du tablier :
Poids = Largeur x (Hauteur + 35 cm) x (poids au m²).
Choix du moteur :
- Choisissez votre tube d’enroulement.
- Reportez-vous à l’abaque ci-dessous correspondant à votre type de lame.
- Sélectionnez le couple en fonction de la hauteur totale et du poids du tablier puis faire correspondre à un moteur dans le tableau (le coefficient de sécurité est pris en compte dans ces abaques).
