Bague moteur Somfy et Simu ZF54
Moteur Somfy ILMO 50 WT 10/17
Réf : SO1131110
Réf Fabricant : 1131110
Moteur de volet roulant Somfy filaire ILMO 50 WT 10/17
Description
Fiche technique
Télécharger la notice
42 pièces mètres en stock
Derniers articles en stock - Livré entre 1 et 2 jours
Notices et documents à télécharger
-
Article de remplacement
Moteur Somfy ILMO 50 WT 10/17
Réf : SO1245497 Réf fabriquant :Moteur volet roulant Somfy filaire ILMO 50 WT 10/17126,46 €
Produits complémentaires
Adaptation bague moteur volet roulant et store
SO9001465
Bague moteur Somfy et Simu ZF54
Description
Moteur Somfy 1131110 ILMO 50 WT 10/17.
Ce moteur pour volet roulant Somfy remplace le moteur Somfy IPSO 10/17.
De forme tubulaire, il dispose d'un diamètre de 45 mm. Son couple moteur est de 10 Nm avec une vitesse de rotation de 17 tours par minute.
Il fonctionne grâce à une technologie filaire. Son câble d'alimentation d'une longueur de 3 mètres possède 4 fils :
- Bleu : Neutre (N) ;
- Marron : Phase pour le sens 1 ;
- Noir : Phase pour le sens 2 ;
- Vert-Jaune : Terre.
Il se commande à partir d’un point de commande de type inverseur à position fixe ou momentanée.

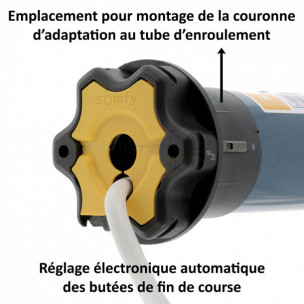

Il est équipé d'un système lui permettant d'apprendre ses fins de course automatiquement.
Il est équipé :
- d’une protection contre les obstacles pour protéger le tablier du volet roulant à la descente.-
- d’une protection contre le gel pour protéger le tablier du volet roulant à la montée.

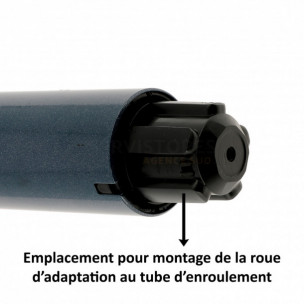

Conçu pour motoriser des volets roulants équipés de butées sur la lame finale et de verrous automatiques en partie haute, le moteur est fourni sans adaptation pour le tube d'enroulement, sans support, et sans inverseur.
Fiche technique
- Durée de garantie : 5 ans
- Nom de la gamme : ILMO 50 WT
- Type de la gamme : Gamme diamètre 50 mm

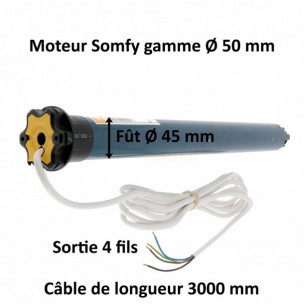

- Diamètre extérieur du fût : Diamètre 45 mm
- Technologie : Filaire
- Réglage butées de fin de course : Électronique automatique
- Couple (Nm) : 10 Nm
- Vitesse de rotation (rpm) : 17 rpm
- Longueur de l'encombrement : 505 mm
- Câble électrique monté : Câble VVF blanc 4 fils de 3000 mm débrochable
- Sortie pour manœuvre de secours : Aucune
