Sortie de caisson de volet roulant Zurfluh-Feller
Sortie simple cardan platine blanche de 45 x 22 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle de 170 mm

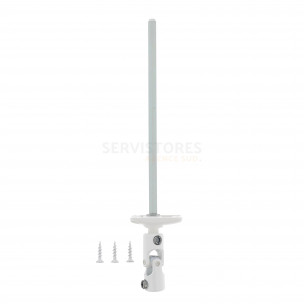

Sortie de caisson de volet roulant Zurflüh-Feller D760NG

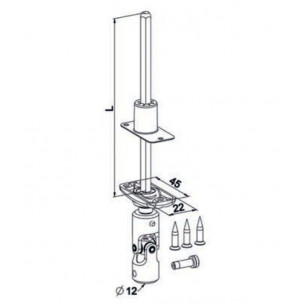

Cette sortie simple cardan à embase étroite est conçue pour une installation sous coffre. Ce modèle est doté d'une tige de sortie vers le treuil en hexa 6 pans mâle de 7 mm et 170 mm de long (L). Son angle peut varier de 0° à 30°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.

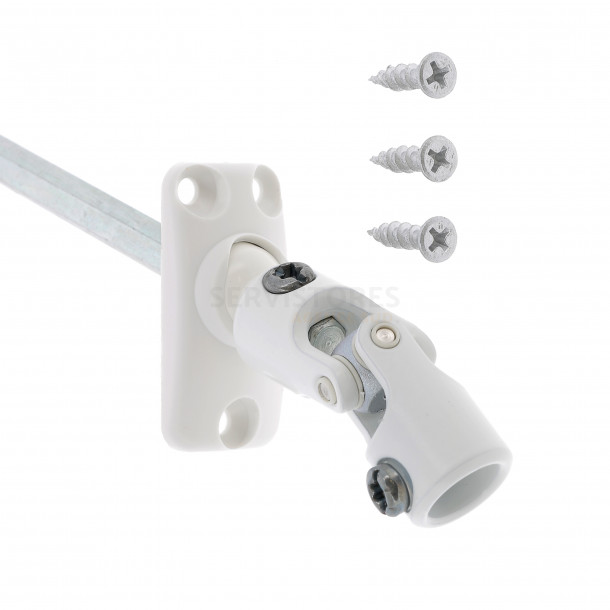

La liaison entre le sortie de caisson et le tube de la manivelle est assurée par une vis M5 x 17,5 mm, qui est fournie avec le produit. Par ailleurs, la fixation de la platine s'effectue via trois vis de 4 mm de diamètre sur 20 mm de longueur, elles aussi fournies.
Un manchon d'étanchéité en élastomère est intégré au mécanisme. Celui-ci permet notamment d'assurer une protection de la pièce contre l'humidité.
Cette sortie de caisson, tout comme l'ensemble des pièces détachées pour volet roulant Zurflüh-Feller, est fiable et robuste. La platine est en polyamide, un matériau solide qui résiste aux chocs et aux frottements tout en restant relativement léger. Le cardan de la sortie de caisson est fabriqué en acier, avec un revêtement en polyester qui offre une protection renforcée contre l'humidité et les intempéries, tout en apportant une finition esthétique lisse et durable.
La pièce dans son ensemble est de couleur blanche (RAL 9010).
- Durée de garantie : 2 ans
- Type : 30° simple cardan
- Pose préconisée : Sous coffre
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 170 mm
- Dimension de la platine : 45 x 22 mm
- Entraxe de fixation : 36 x 13 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Fournie
