Sortie de caisson de volet roulant Zurfluh-Feller

Sortie de caisson de volet roulant Zurfluh-Feller D761NG

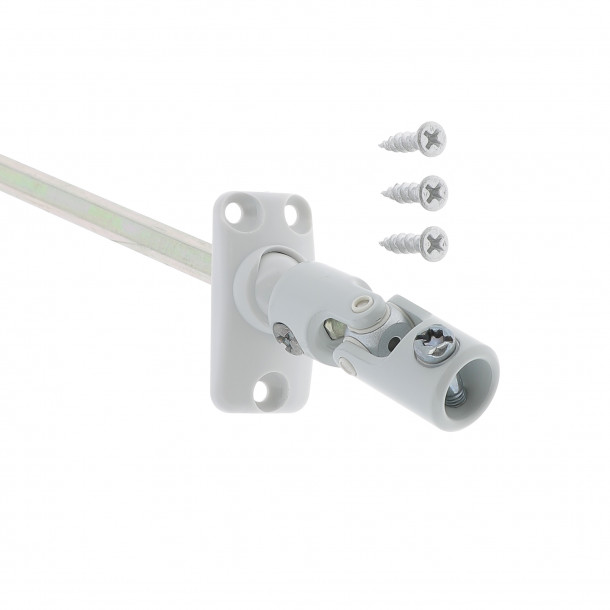

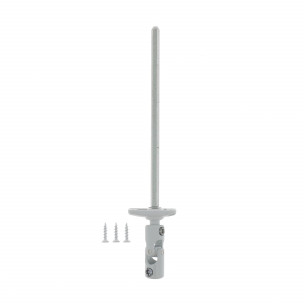

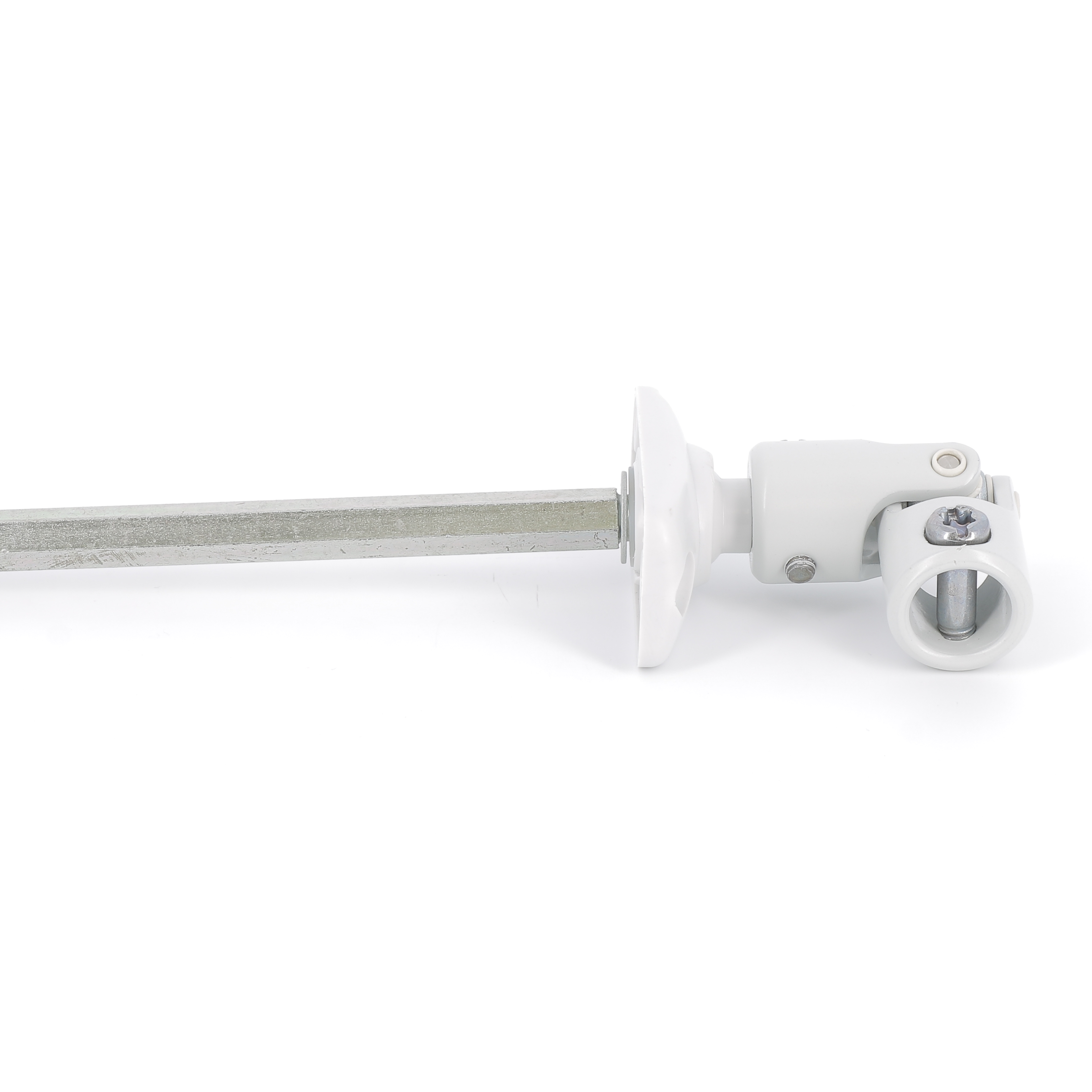

Cette sortie simple cardan à embase étroite s'installe sous coffre.

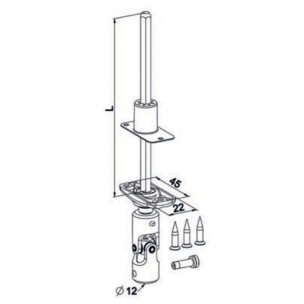

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 170 mm de long (L).
L'angle de la tige de sortie peut varier de 0° à 30°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
La fixation de la platine se fait via 3 vis Ø 4 x 20 mm fournies.
Un manchon d'étanchéité en élastomère est également inclus.
La platine est en polyamide et le cardan est en acier revêtu de polyester, le tout est en gris (RAL 7035).
