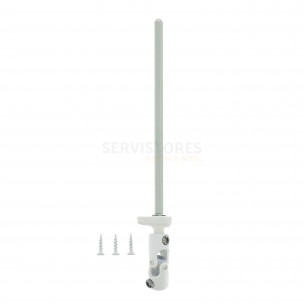

Sortie de caisson de volet roulant Zurfluh-Feller
Réf : ZD840
Réf Fabricant : D840NG
Sortie simple cardan platine blanche de 30x30 entrée Ø 12 mm sortie 6 pans de 7 mm mâle de 170 mm
Description
Fiche technique
Description

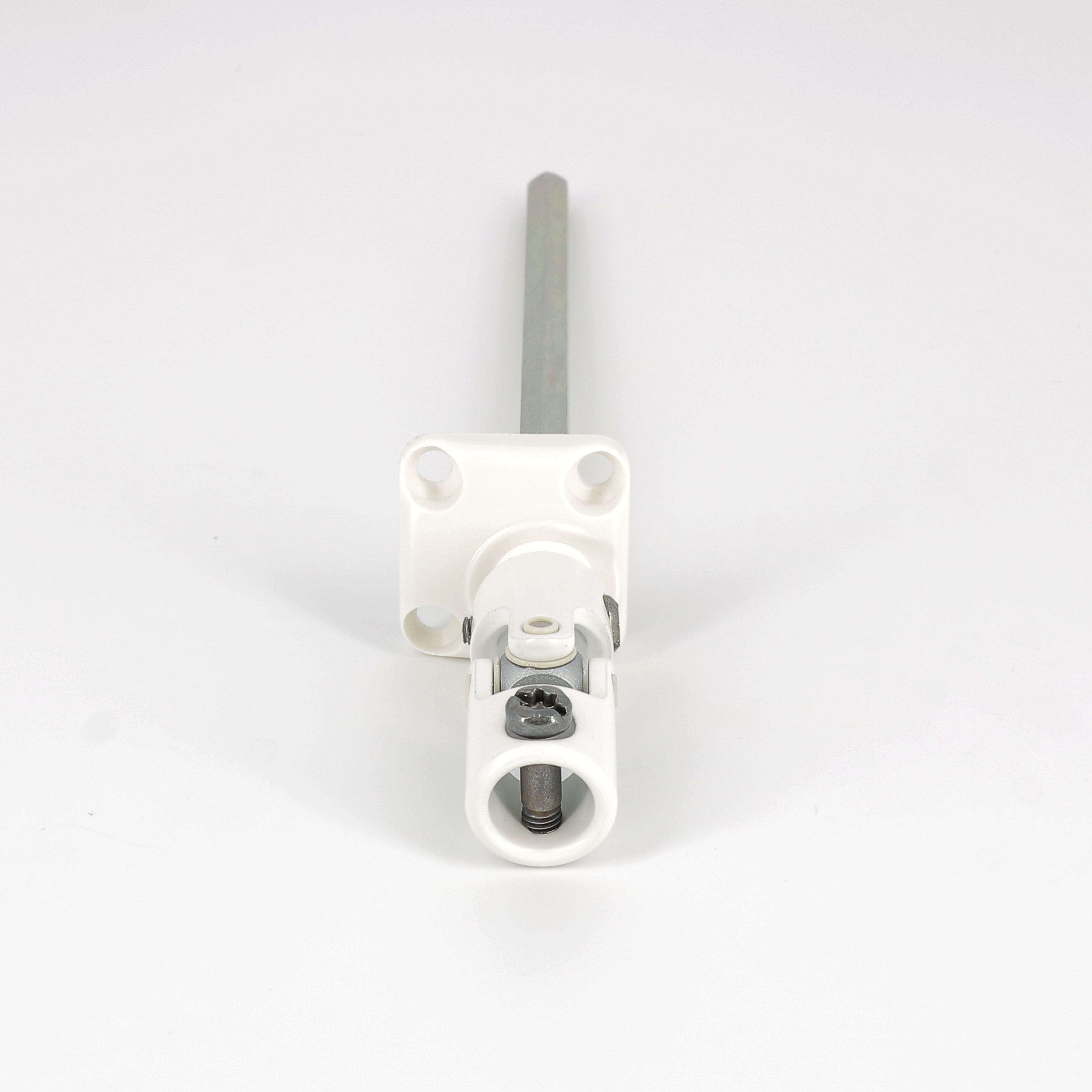

Sortie de caisson de volet roulant Zurfluh-Feller D840NG
Cette sortie simple cardan à embase mini s'installe généralement sous coffre.

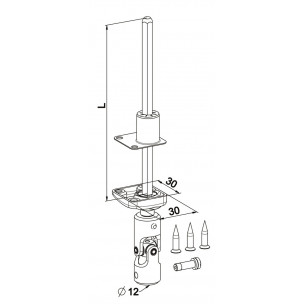

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 170 mm de long (L).
L'angle de la tige de sortie peut varier de 30°. Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
- La liaison avec le tube de manivelle est réalisée par 1 vis M5 x 17,5 mm fournie.
- La fixation de la platine se fait via 3 vis Ø 4 x 20 mm fournies.
Un manchon d'étanchéité en élastomère est également inclus.
La platine est en polyamide et le cardan est en acier revêtu de polyester, le tout est en blanc (RAL 9010).
Fiche technique
- Durée de garantie : 2 ans
- Type : 30° simple cardan
- Pose préconisée : Sous coffre
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 170 mm
- Dimension de la platine : 30 x 30 mm
- Entraxe de fixation : 21 x 21 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Fournie
