Sortie de caisson de volet roulant Geiger
Réf : GE818F0260001
Réf Fabricant : 818F0260001
Sortie de volet roulant simple cardan platine de 52 x 26 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle
Description
Fiche technique
Description

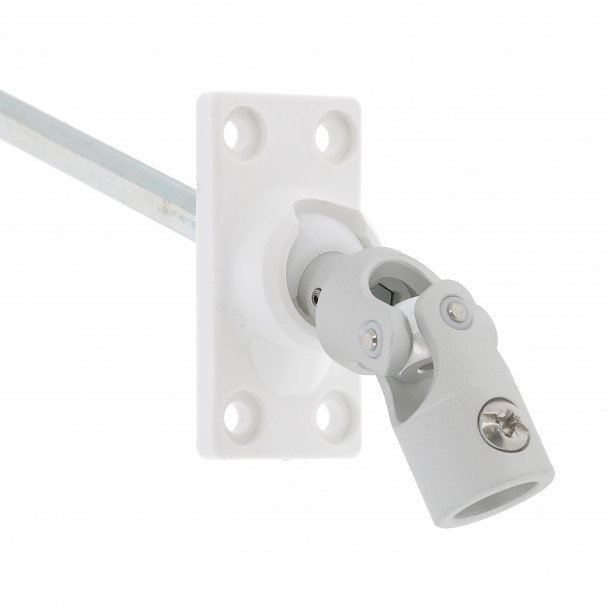

Sortie de caisson de volet roulant Geiger 818F0260001
Cette sortie 45° simple cardan à embase étroite s'installe en façade ou sous coffre.
La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 300 mm de long.
L'angle de la tige de sortie peut varier de 0° à 50°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis fournie.
La fixation de la platine se fait via 4 vis non fournies.
La platine est en PVC blanc et le cardan est en aluminium anodisé.
Fiche technique
- Durée de garantie : 2 ans
- Type : 45° simple cardan
- Pose préconisée : Sous coffre
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 300 mm

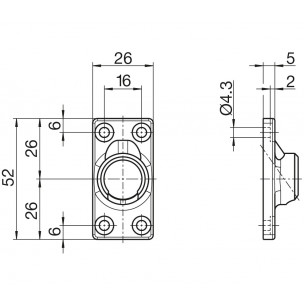

- Dimension de la platine : 52 x 26 mm
- Entraxe de fixation : 40 x 16 mm
- Couleur de la platine : Blanc
- Visserie de fixation : Non fournie
