Manivelle de volet roulant Simu

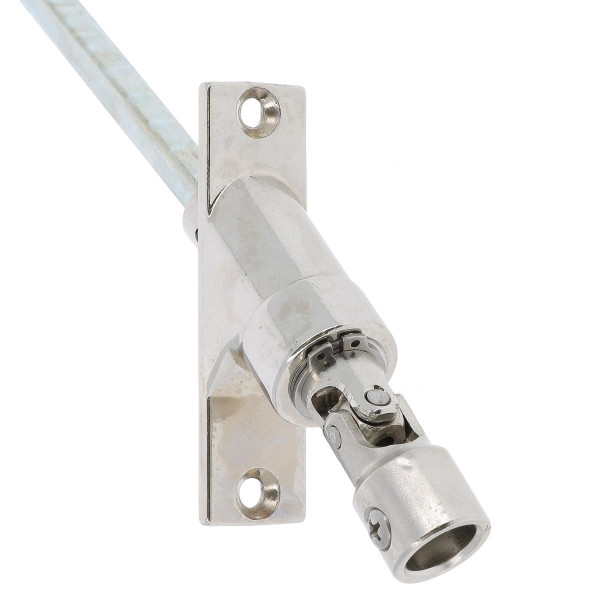

Sortie de caisson volet roulant Simu
Réf : S4119
Réf Fabricant : 2004119
Sortie de caisson double cardan platine de 85 x 22 mm entrée Ø 14 mm sortie carré de 8 mm mâle
Description
Fiche technique
Produits complémentaires
Manivelle volet roulant
S4131
Manivelle de volet roulant Simu
Description
Sortie de caisson de volet roulant Simu 2004119
Ce double cardan à embase étroite est préconisé pour une pose en façade.
La tige de sortie vers le treuil est en carré mâle de 8 mm et 460 mm de long.
L'angle de la tige de sortie peut varier de 0° à 45°.
Côté manivelle, l'entrée est en rond femelle de 14 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis fournie.
La fixation de la platine se fait via 2 vis M4, non fournies.
La platine et le cardan sont en zamak nickelé brillant.
Fiche technique
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 14 mm
- Forme de sortie vers le treuil : Carré mâle de 8 mm
- Longueur de la tige de sortie recoupable : 460 mm
- Dimension de la platine : 85 x 22 mm
- Couleur de la platine : Chromé / Nickelé
- Visserie de fixation : Non fournie
