Sortie de caisson de volet roulant Zurfluh-Feller

Sortie de caisson de volet roulant Zurfluh-Feller D512NG

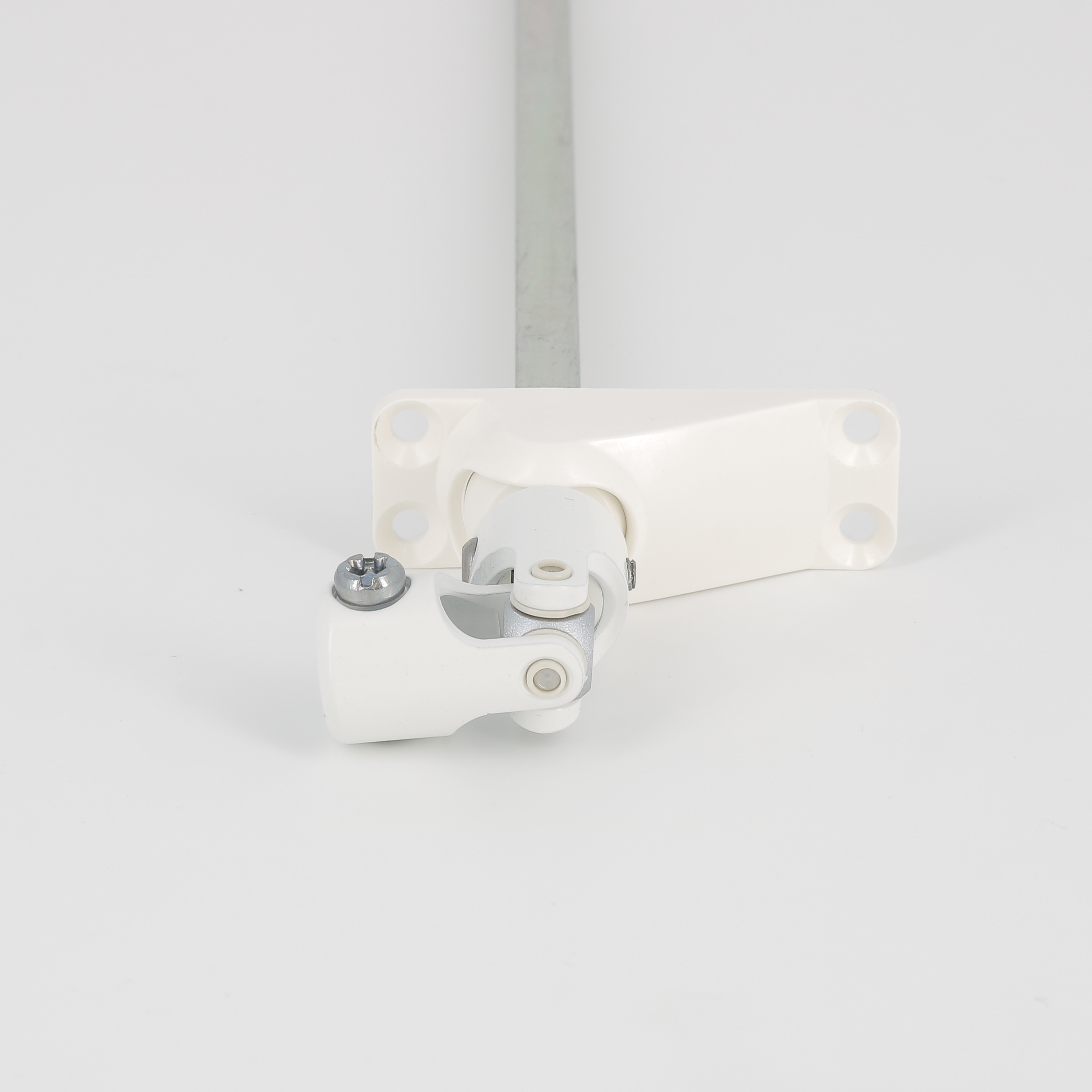

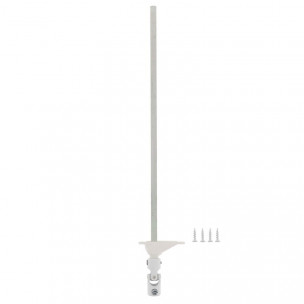

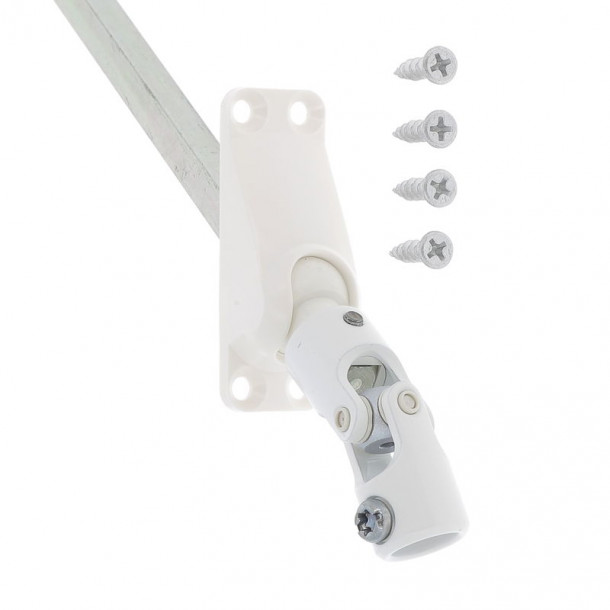

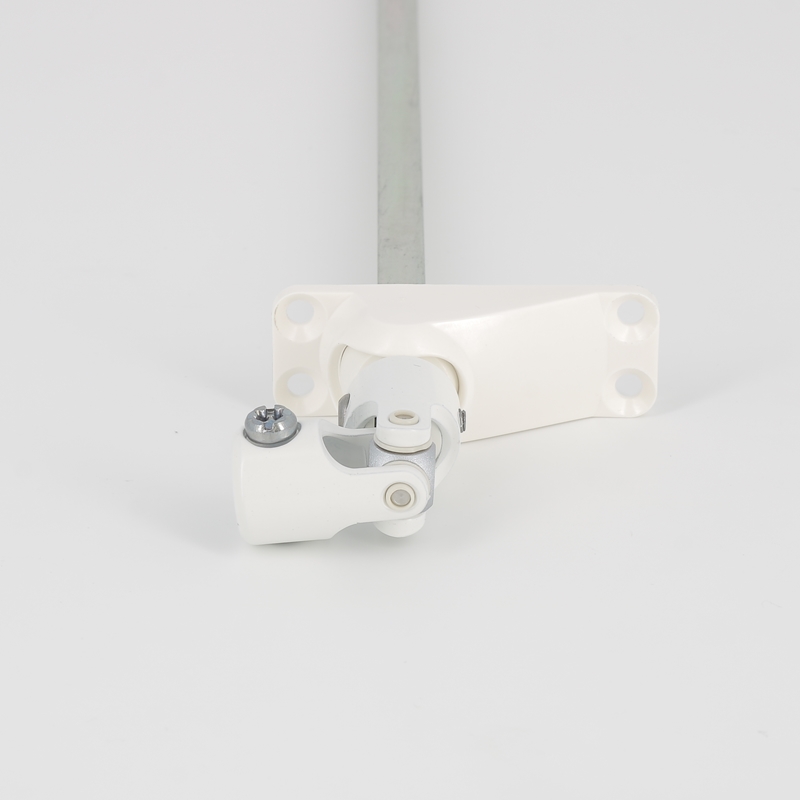

Cette sortie 60° avec simple cardan s'installe en façade ou sous coffre.

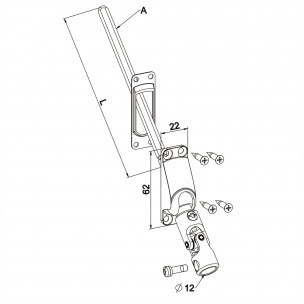

La tige de sortie vers le treuil est en carré mâle de 8 mm (A) et 315 mm de long (L).
L'angle de la tige de sortie peut varier de 0° à 60°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
La fixation de la platine se fait via 4 vis M4 x 20 mm fournies.
Un manchon d'étanchéité en élastomère est également inclus.
La platine est en polyamide et le cardan est en acier revêtu de polyester, le tout est en blanc (RAL 9010).
