Sortie de caisson de volet roulant Zurfluh-Feller

Réf : ZD512ANG
Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
Réf Fabricant : D512ANG

Sortie de volet roulant 60° platine de 62 x 22 mm entrée Ø 12 mm sortie carré de 6 mm mâle de 315 mm

Description Fiche technique
37 pièces mètres en stock Livré entre 1 et 2 jours
Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
  • Sortie de caisson de volet roulant Zurfluh-Feller
Description

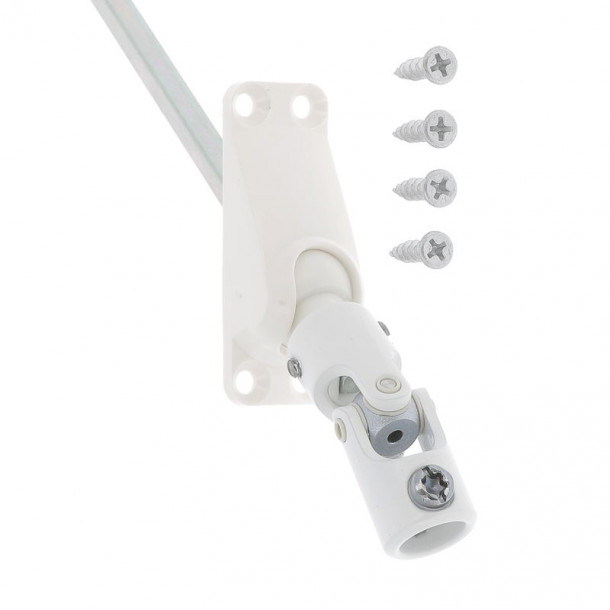

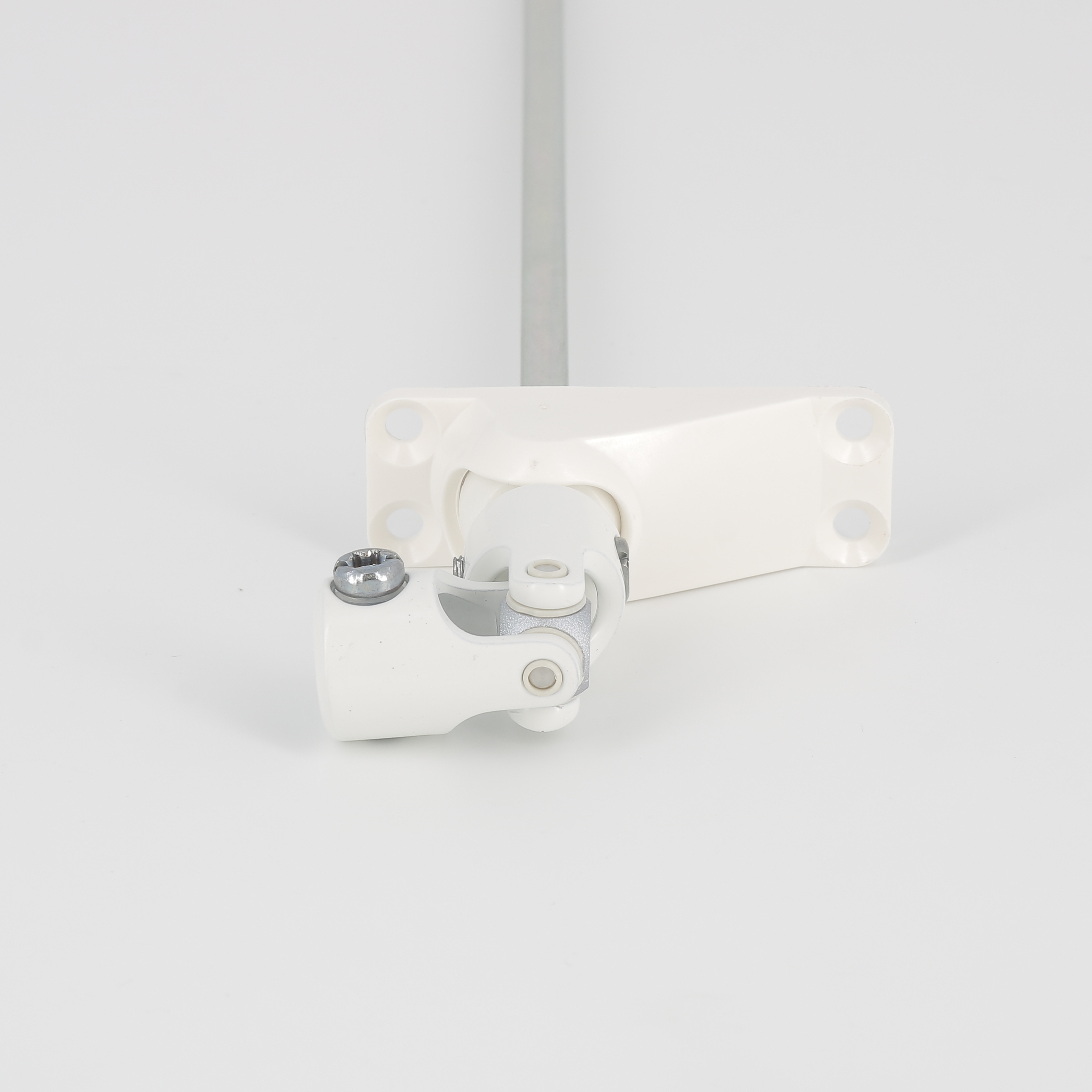

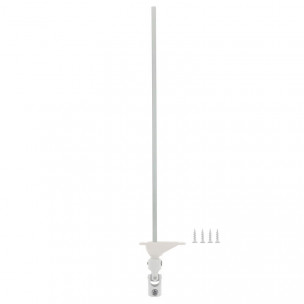

Sortie de caisson de volet roulant Zurfluh-Feller D512ANG

Cette sortie 60° avec simple cardan s'installe en façade ou sous coffre.

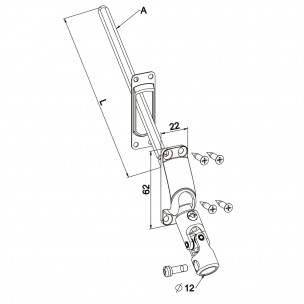

La tige de sortie vers le treuil est en carré mâle de 6 mm (A) et 315 mm de long (L).
L'angle de la tige de sortie peut varier de 0° à 60°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
La fixation de la platine se fait via 4 vis M4 x 20 mm fournies.
Un manchon d'étanchéité en élastomère est également inclus.
La platine est en polyamide et le cardan est en acier revêtu de polyester, le tout est en blanc (RAL 9010).

Fiche technique
  • Durée de garantie : 2 ans
  • Type : 60° simple cardan
  • Pose préconisée : Sous coffre
  • Pose préconisée : Façade
  • Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
  • Forme de sortie vers le treuil : Carré mâle de 6 mm
  • Longueur de la tige de sortie recoupable : 315 mm
  • Dimension de la platine : 62 x 22 mm
  • Entraxe de fixation : 53 x 13 mm
  • Couleur de la platine : Blanc
  • Visserie pour cardan : 1 vis fournie
  • Visserie de fixation : Fournie
