Sortie de caisson de volet roulant Zurfluh-Feller

Sortie de caisson de volet roulant Zurfluh-Feller D590MC

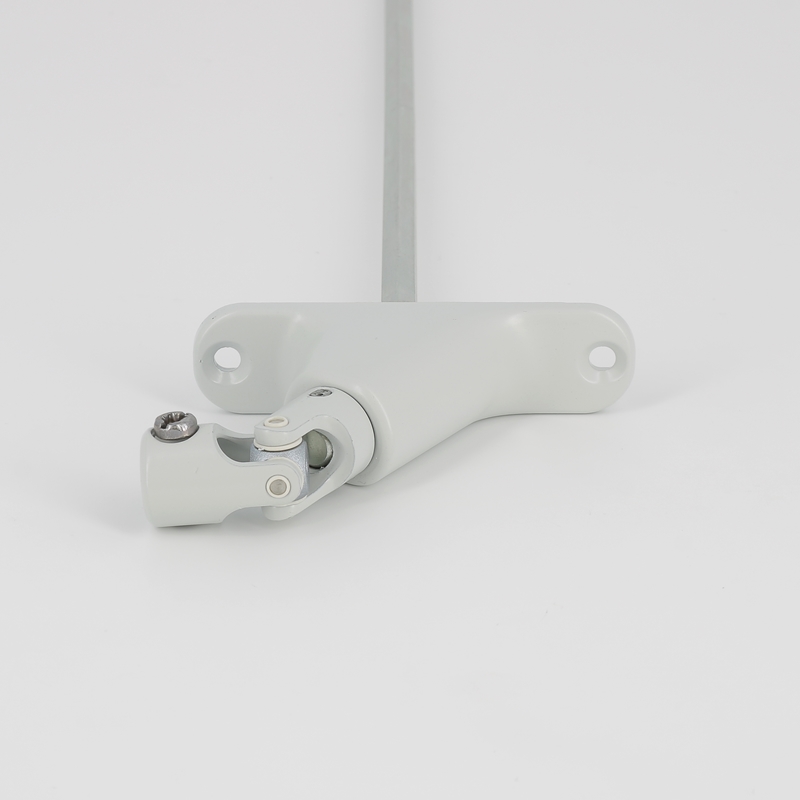

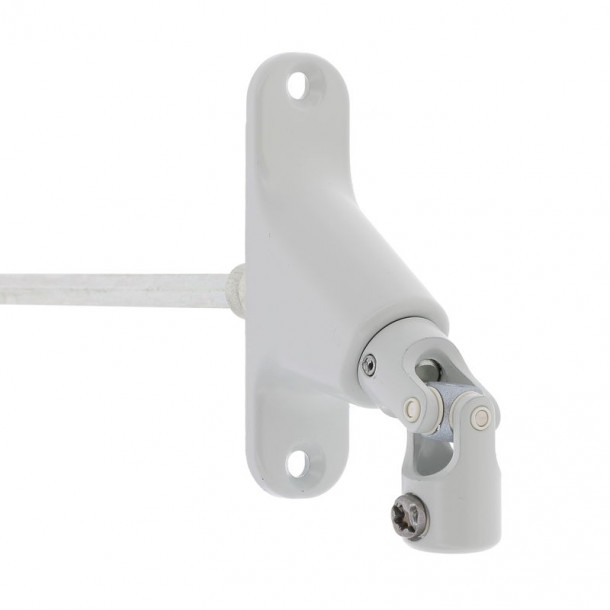

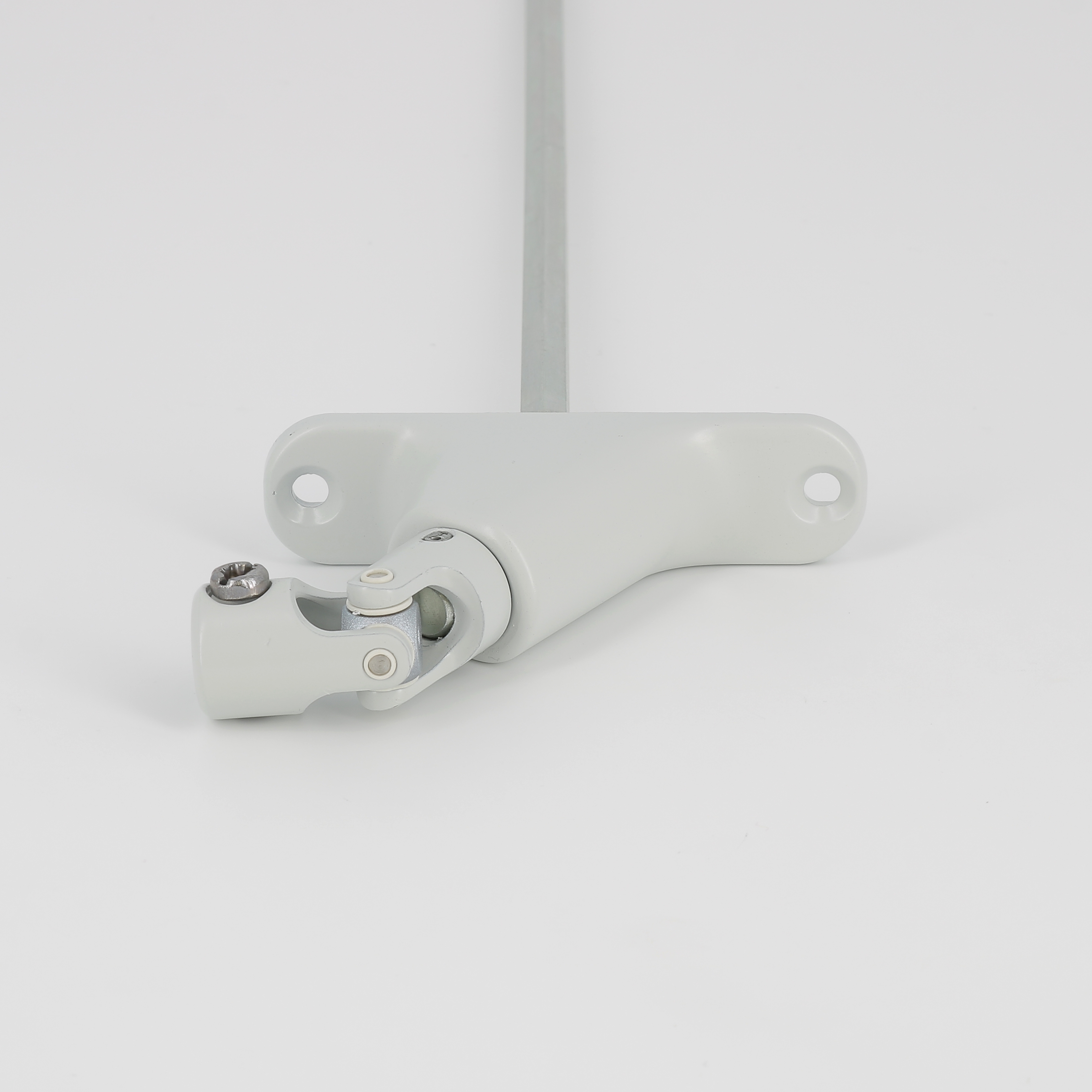

Ce double cardan à embase étroite est préconisé pour une pose en façade.

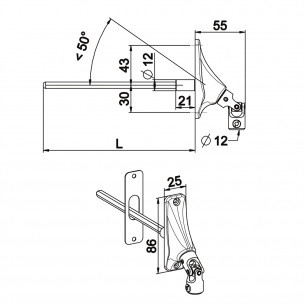

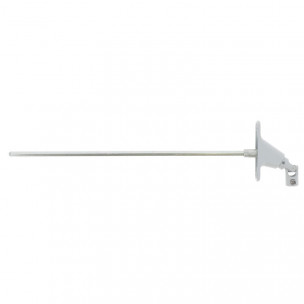

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 355 mm de long (L).
L'angle de la tige de sortie peut varier de 0° à 50°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
Cette sortie de caisson est équipée d'un roulement à billes acier étanche et graissé à vie.
La fixation de la platine se fait via 2 vis M4, non fournies.
Un manchon d'étanchéité est inclus.
La platine est en zamak, les cardans sont en acier revêtu et le tout est laqué en gris (RAL 7035).
