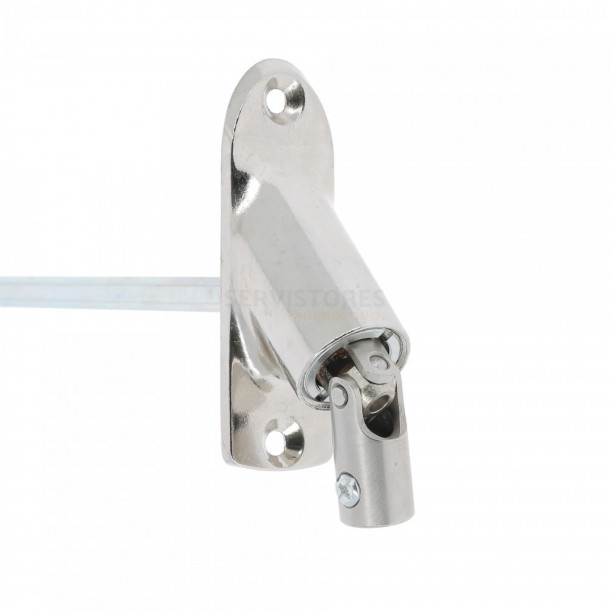

Sortie de caisson de volet roulant
Réf : C1154
Sortie de volet roulant double cardan platine de 87 x 28 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle
Description
Fiche technique
Produits complémentaires
Autres pièces volet roulant
ZD553
Plaque de fixation pour sortie de caisson
Description
Sortie de caisson de volet roulant Decoper
Ce double cardan à embase étroite est préconisé pour une pose en façade.
La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 300 mm de long. Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par 1 vis M5 x 16 mm fournie.
Cette sortie de caisson est équipée d'un roulement à billes acier étanche et graissé à vie.
La fixation de la platine se fait via 2 vis M4, non fournies.
La platine est en zamak et les cardans sont en acier, le tout est nickelé et brillant.
Fiche technique
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 300 mm
- Dimension de la platine : 87 x 28 mm
- Entraxe de fixation : 73 mm
- Couleur de la platine : Chromé / Nickelé
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
