Sortie de caisson volet roulant Zurfluh-Feller
Réf : ZD596MG
Réf Fabricant : D596MG
Sortie double cardan platine noire de 86x25 entrée Ø 12 mm sortie 6 pans de 7 mm mâle
Description
Fiche technique
Description

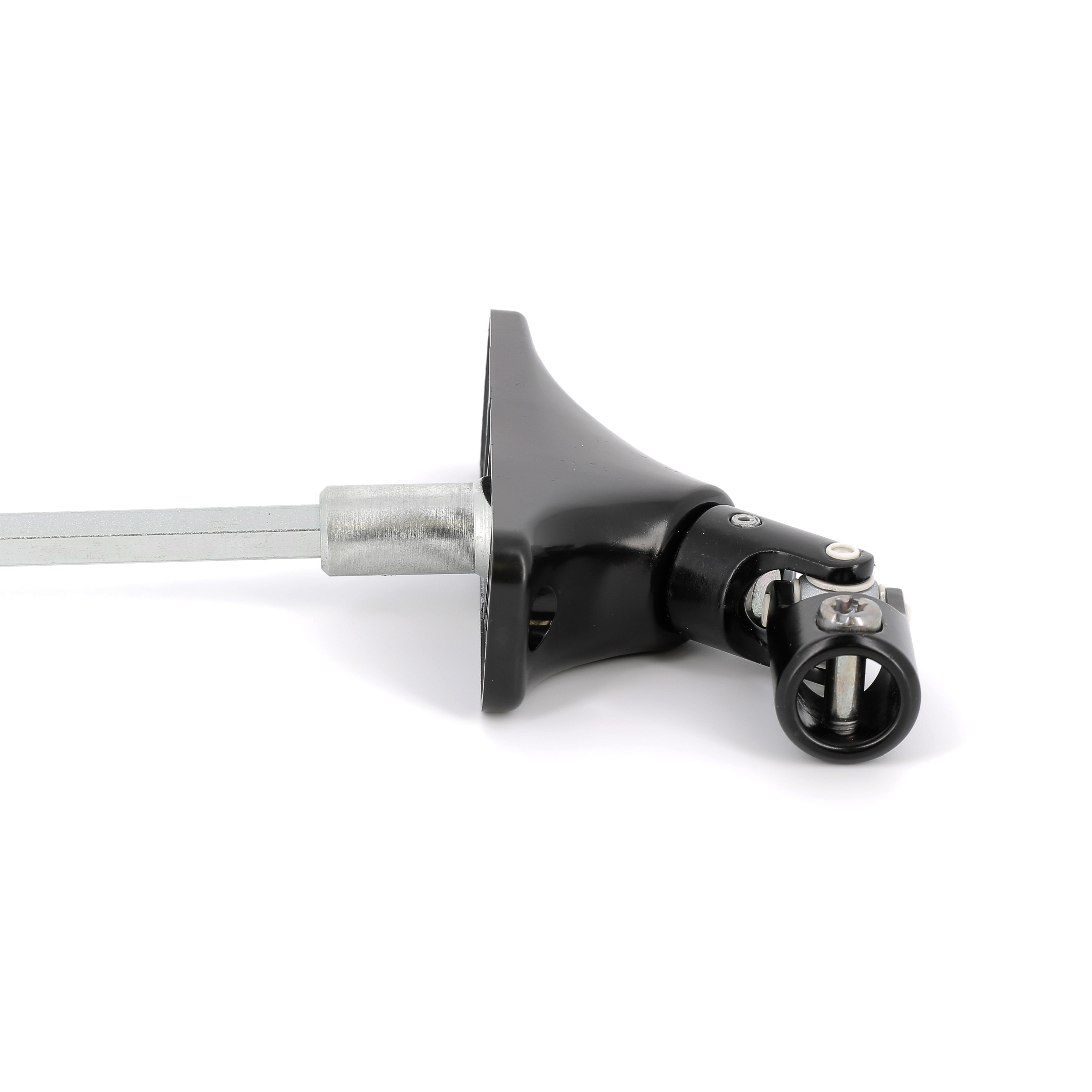

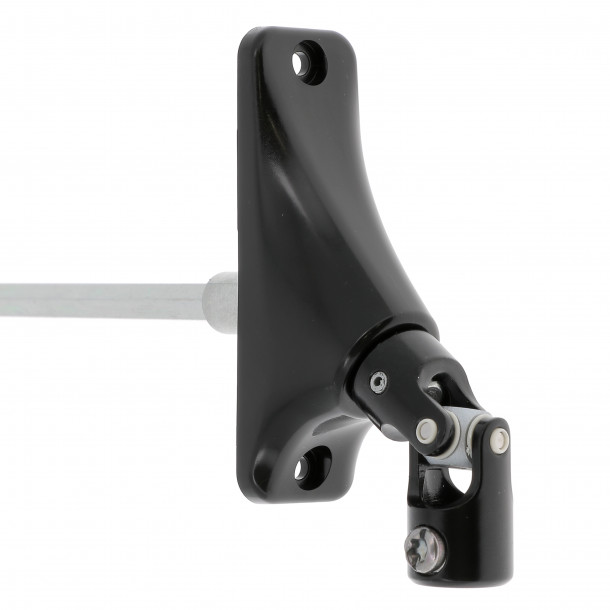

Sortie de caisson de volet roulant Zurfluh-Feller D596MG
Ce double cardan à embase étroite est préconisé pour une pose en façade.

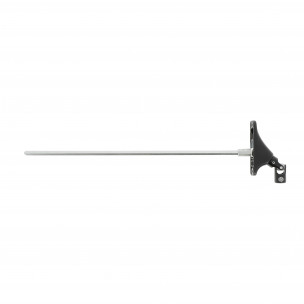

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 355 mm de long.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
La fixation de la platine se fait via 2 vis M4, non fournies.
Un manchon d'étanchéité est inclus.
La platine est en polymère thermoplastique, les cardans sont en acier revêtu de polyester,
et le tout est en noir (RAL 9005).
Fiche technique
- Durée de garantie : 2 ans

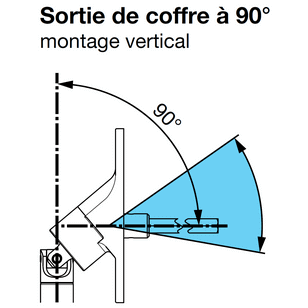

- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 355 mm
- Dimension de la platine : 86 x 25 mm
- Entraxe de fixation : 73 mm
- Couleur de la platine : Noir
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
