Sortie de caisson de volet roulant
Réf : DE1801

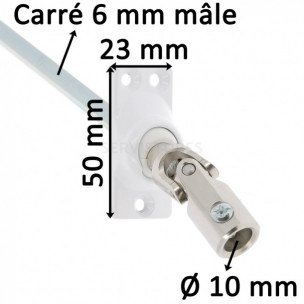

Sortie de volet roulant simple cardan platine de 50 x 23 mm entrée Ø 10 mm sortie carré de 6 mm mâle
Description
Fiche technique
Description
Sortie de caisson de volet roulant Decoper
Cette sortie 45° simple cardan à embase étroite s'installe en façade ou sous coffre.
La tige de sortie vers le treuil est en carré mâle de 6 mm et 300 mm de long.
L'angle de la tige de sortie peut varier de 0° à 45°.
Côté manivelle, l'entrée est en rond femelle de 10 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis fournie.
La fixation de la platine se fait via 3 vis non fournies.
La platine est en zamak laqué blanc et le cardan est en acier nickelé brillant.
Fiche technique
- Durée de garantie : 2 ans
- Type : 45° simple cardan
- Pose préconisée : Sous coffre
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 10 mm
- Forme de sortie vers le treuil : Carré mâle de 6 mm
- Longueur de la tige de sortie recoupable : 300 mm
- Dimension de la platine : 50 x 23 mm
- Entraxe de fixation : 40 x 11 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
