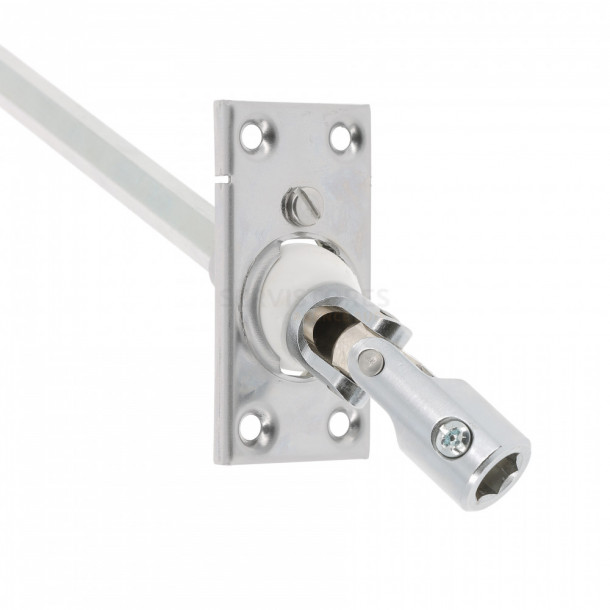

Sortie de caisson de volet roulant
Réf : S1194B
Sortie de volet roulant simple cardan platine de 70 x 35 mm entrée 6 pans 10 mm sortie 6 pans 10 mm mâle
Description
Fiche technique
Description
Sortie de caisson de volet roulant Decoper
Cette sortie 45° simple cardan s'installe en façade ou sous coffre.
La tige de sortie vers le treuil est en hexa 6 pans mâle de 10 mm de 300 mm de long.
L'angle de la tige de sortie peut varier de 0° à 45°.
Côté manivelle, l'entrée est en hexa 6 pans femelle de 10 mm.
La liaison avec le tube de manivelle est réalisée par une vis fournie.
La fixation de la platine se fait via 4 vis non fournies.
La platine est en zamak et le cardan est en acier, le tout est nickelé et brillant.
Fiche technique
- Durée de garantie : 2 ans
- Type : 45° simple cardan
- Pose préconisée : Sous coffre
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 10 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 10 mm
- Longueur de la tige de sortie recoupable : 300 mm
- Dimension de la platine : 70 x 35 mm
- Entraxe de fixation : 56 x 21 mm
- Couleur de la platine : Chromé / Nickelé
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
