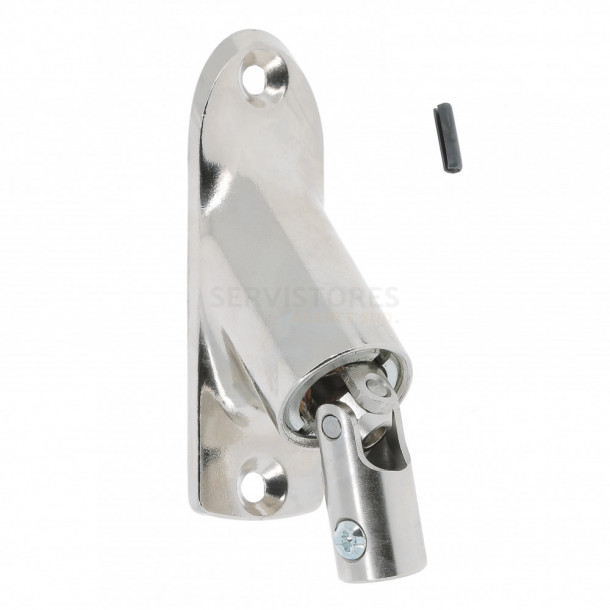

Sortie de caisson de volet roulant

Sortie de caisson de volet roulant Decoper

Ce double cardan à embase étroite est préconisé pour une pose en façade.
La sortie vers le treuil est en carré femelle de 6 mm.
L'angle de la tige de sortie, non fournie, peut varier de 0° à 45°.
La liaison avec la tige est réalisée par une goupille fournie.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 16 mm fournie.
Cette sortie de caisson est équipée d'un roulement à billes acier étanche et graissé à vie.
La fixation de la platine se fait via 2 vis M4, non fournies.
La platine est en zamak et les cardans sont en acier, le tout est nickelé et brillant.
