Sortie de caisson de volet roulant

Sortie de caisson de volet roulant Decoper

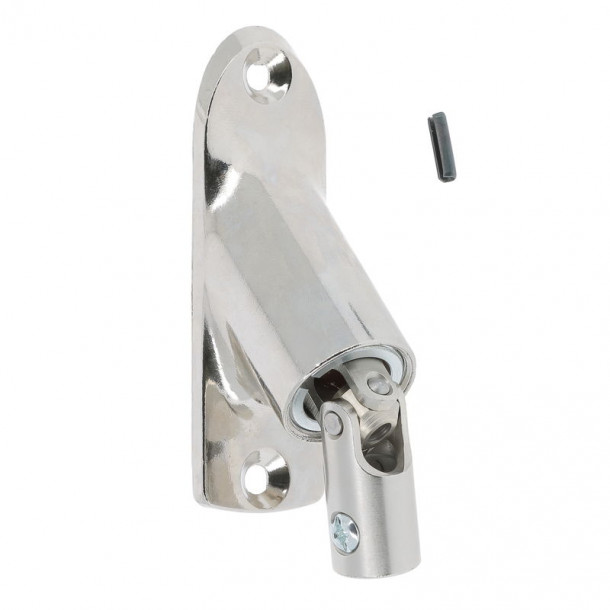

Ce double cardan à embase étroite est préconisé pour une pose en façade.
La sortie vers le treuil est en hexa 6 pans femelle de 7 mm.
L'angle de la tige de sortie, non fournie, peut varier de 0° à 45°.
La liaison avec la tige est réalisée par une goupille Ø 4 x 16 mm, fournie.
Côté manivelle, l'entrée est en hexa 6 pans femelle de 10 mm.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 16 mm fournie.
Cette sortie de caisson est équipée d'un roulement à billes acier étanche et graissé à vie.
La fixation de la platine se fait via 2 vis M4, non fournies.
La platine est en zamak et les cardans sont en acier, le tout est nickelé et brillant.
