Renvoi d'angle avec embase Zurfluh-Feller

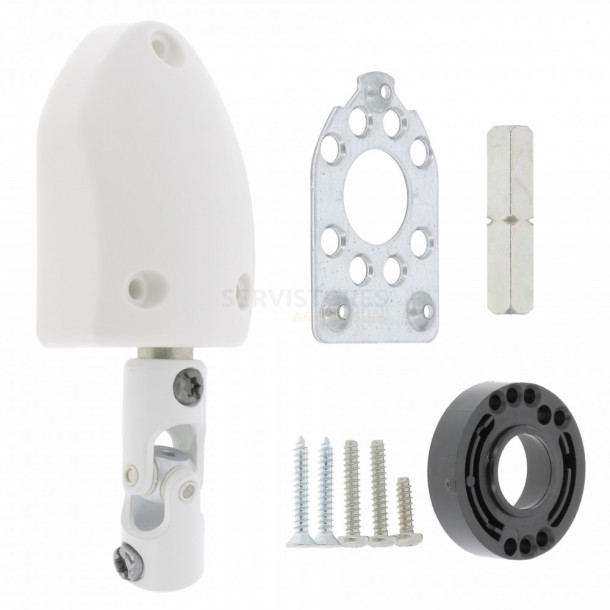

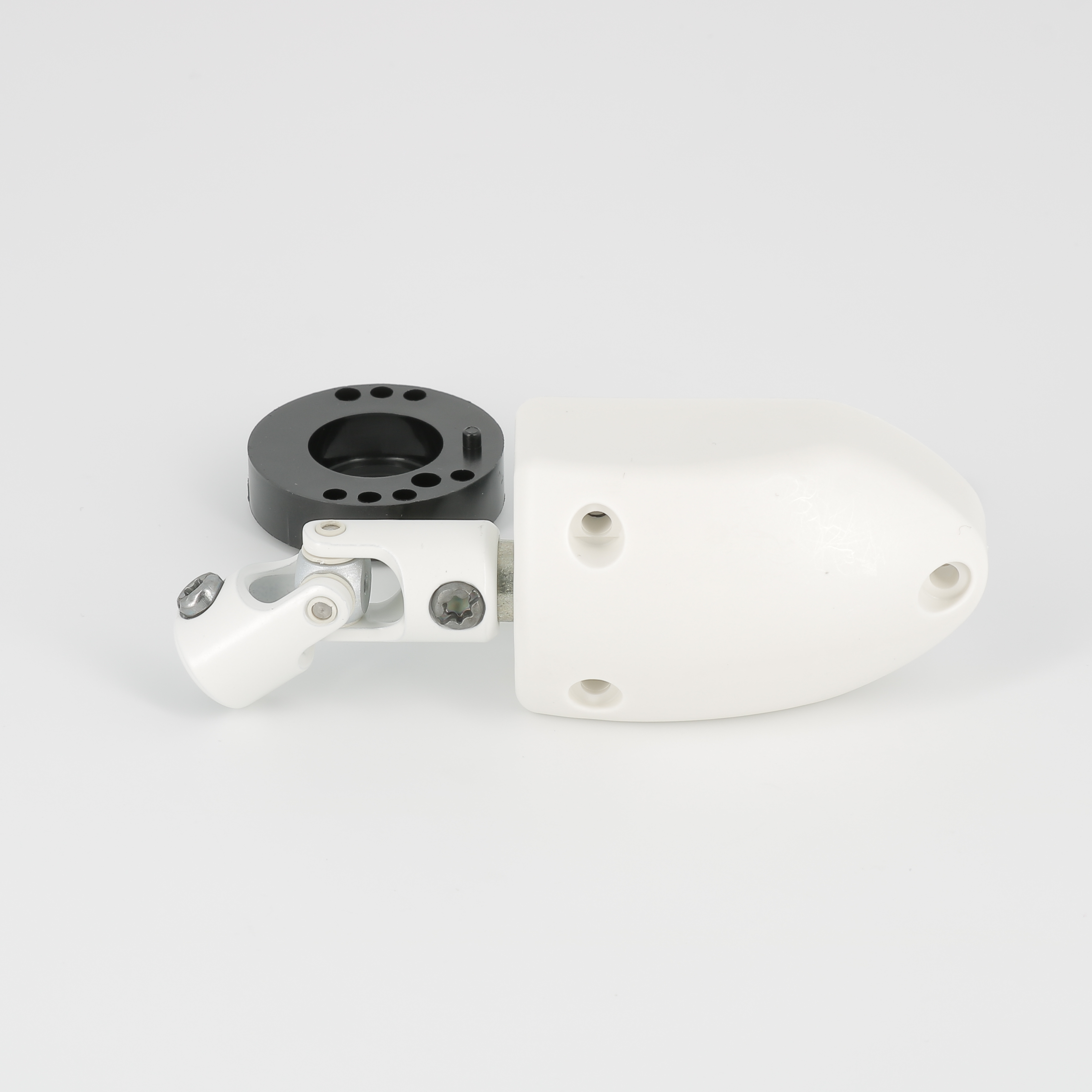

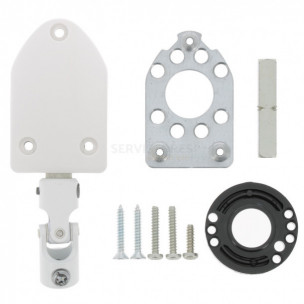

Renvoi d'angle volet roulant manuel à 90° avec embase Zurfluh-Feller C229ANG.

Cette pièce détachée permet de rediriger le mouvement rotatif de la manivelle afin qu'il soit aligné avec l'axe du volet roulant. Elle vient compléter efficacement un treuil à sortie latérale type ZC241.

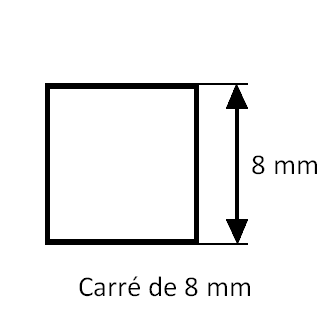

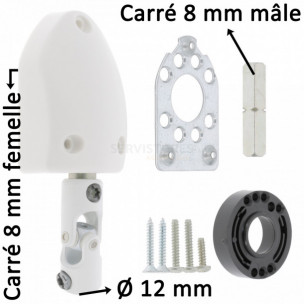

La sortie vers le treuil est en carré femelle de 8 mm.
Il est livré avec un axe d’entraînement pour obtenir un carré mâle de 8 mm.

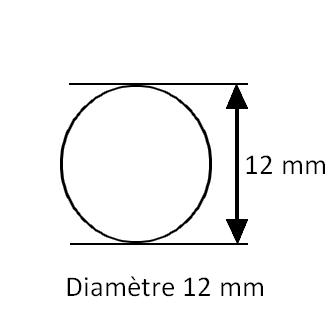

Côté manivelle, l'entrée via le cardan est un rond femelle de 12 mm de diamètre.

Les matériaux qui constituent la pièce sont solides et robustes.

Le carter est en polyamide renforcé à 13% de fibre de verre. Le pignon est en thermoplastique tandis que le cardan et la coquille sont en acier zingué passivé avec revêtement polyester.

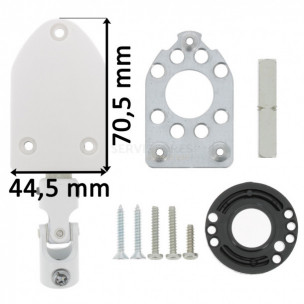

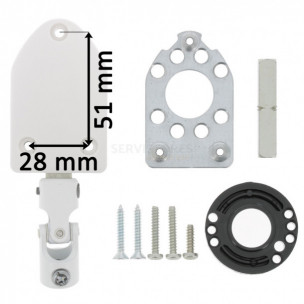

Le renvoi d'angle est livré avec son embase de fixation, L'embase mesure 44,5 mm de large par 70,5 mm de haut pour 22 mm d'épaisseur (voir schéma).

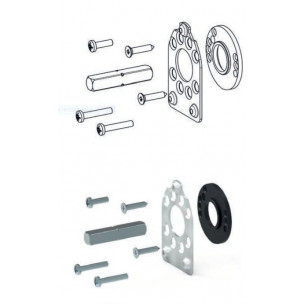

Une entretoise de 10 mm d'épaisseur, ainsi que l'ensemble de la visserie nécessaire à sa fixation, sont fournis avec le renvoi d'angle.

La fixation de la tringle de manivelle est réalisée par une vis M5 x 17,5 mm fournie.

Il est équipé d'un frein réglable selon le serrage de l'une des 2 vis de fixation du bas.
