Renvoi d'angle Zurfluh-Feller

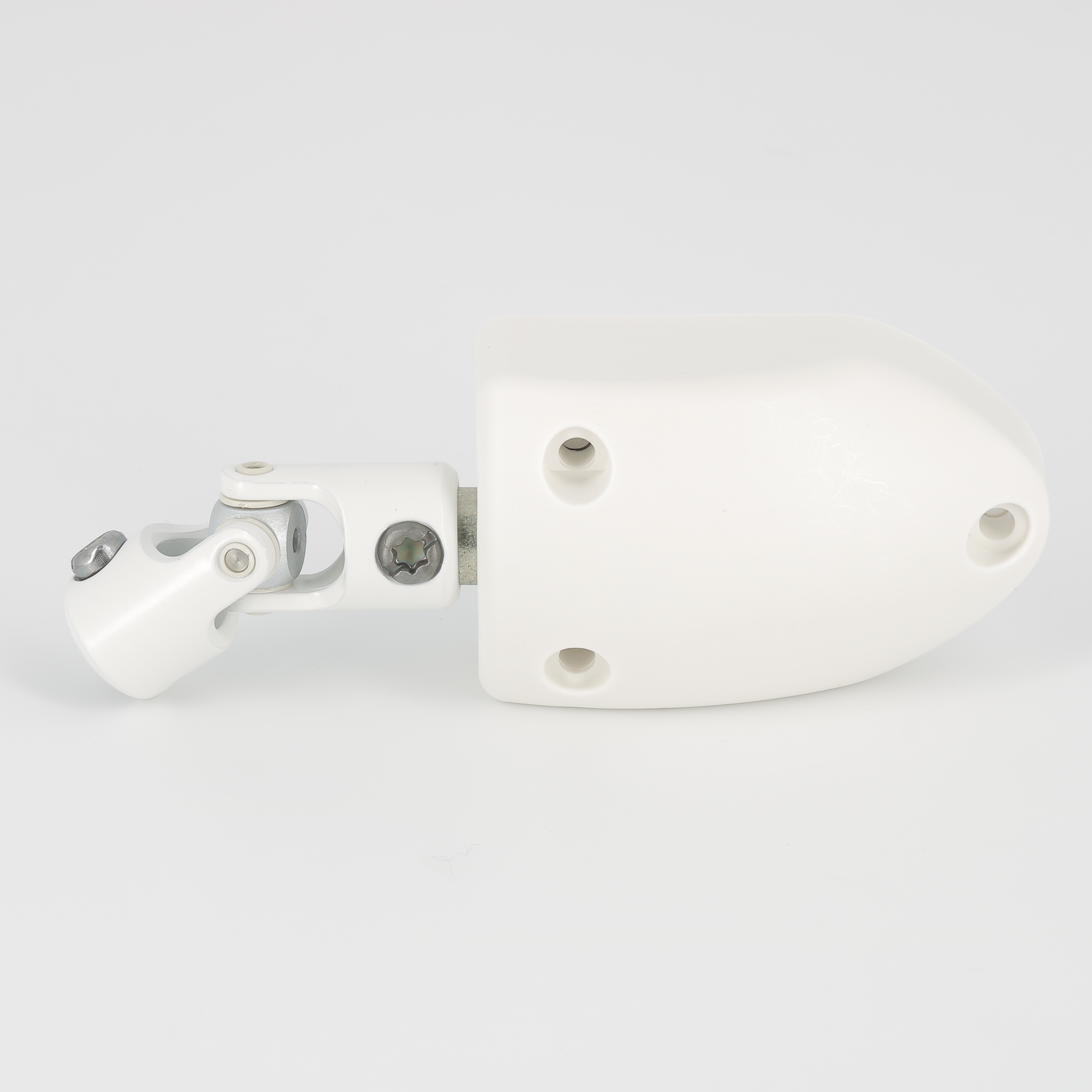

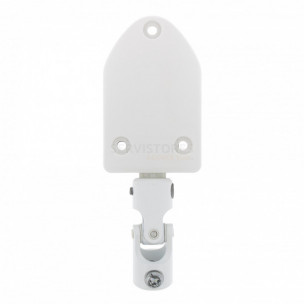

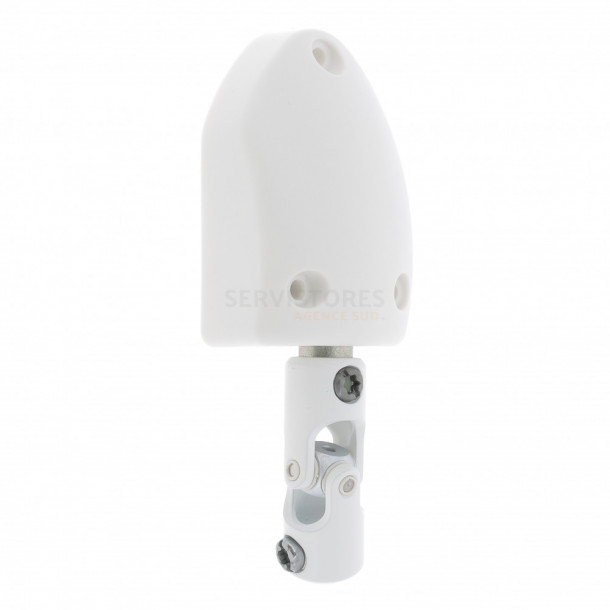

Renvoi d'angle à 90° pour volet roulant Zurfluh-Feller C229ANG.

Le renvoi d'angle est une pièce utilisée dans le cas où la manivelle n'est pas, pour des raisons techniques ou esthétiques, directement en ligne avec le mécanisme d’enroulement. Il va permettre de dévier le mouvement de la manivelle afin de pouvoir, par exemple, la placer dans un endroit plus facile d'accès.

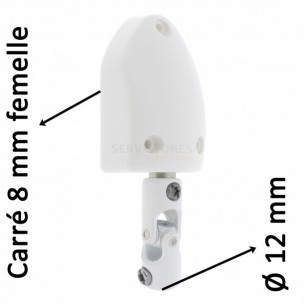

Ce renvoi d'angle comporte une sortie côté treuil en carré femelle de 8 mm. Côté manivelle, l'entrée via le cardan est un rond femelle de 12 mm de diamètre.

Son carter est en polyamide renforcé à 13% de fibre de verre, ce qui lui assure une solidité et une durabilité dans le temps. Il est livré monté avec un cardan Zurflüh-Feller ZF643 en acier zingué passivé avec revêtement polyester. Les pignons sont en thermoplastique.

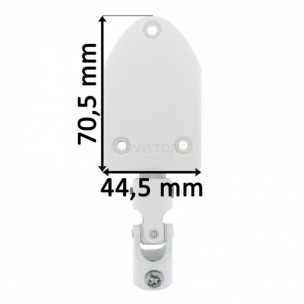

L'embase du renvoi mesure 44,5 mm de large par 70,5 mm de haut pour 22 mm d'épaisseur. Le renvoi est livré sans embase de fixation ni vesserie. Si besoin, vous pouvez compléter votre achat par le Kit embase de fixation pour renvoi d'angle Zurfluh-Feller à retrouver dans notre bloc "produits complémentaires".

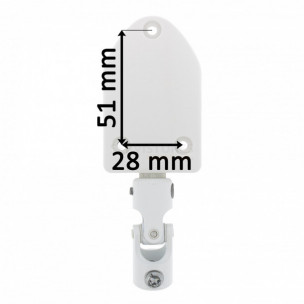

La fixation du renvoi se fait grâce à 3 perçages. Il est équipé d'un frein réglable selon le serrage de l'une des 2 vis de fixation du bas.
La fixation de la tringle de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
