Manivelle décrochable type Somfy
Sortie de caisson invisible Zurfluh-Feller
Réf : ZD109A
Réf Fabricant : D109A
Sortie de volet roulant sous coffre platine de 30 x 30 mm entrée 6 pans 7 mm sortie 6 pans 7 mm mâle
Description
Fiche technique
Produits complémentaires
Manivelle volet roulant
SO9685140
Manivelle décrochable type Somfy
Description

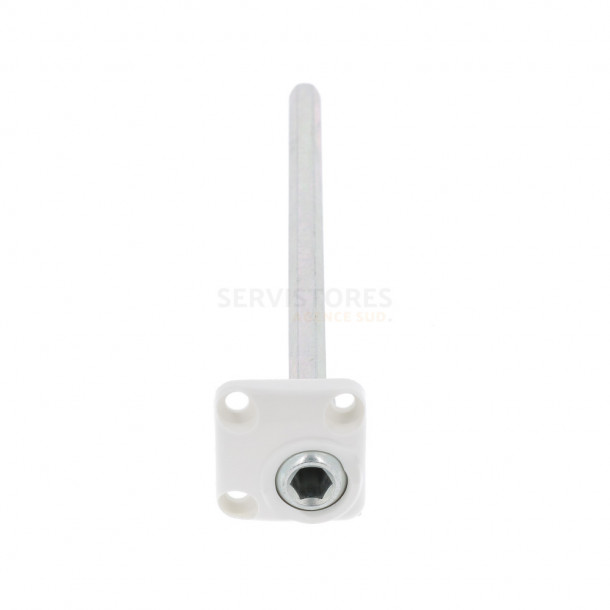

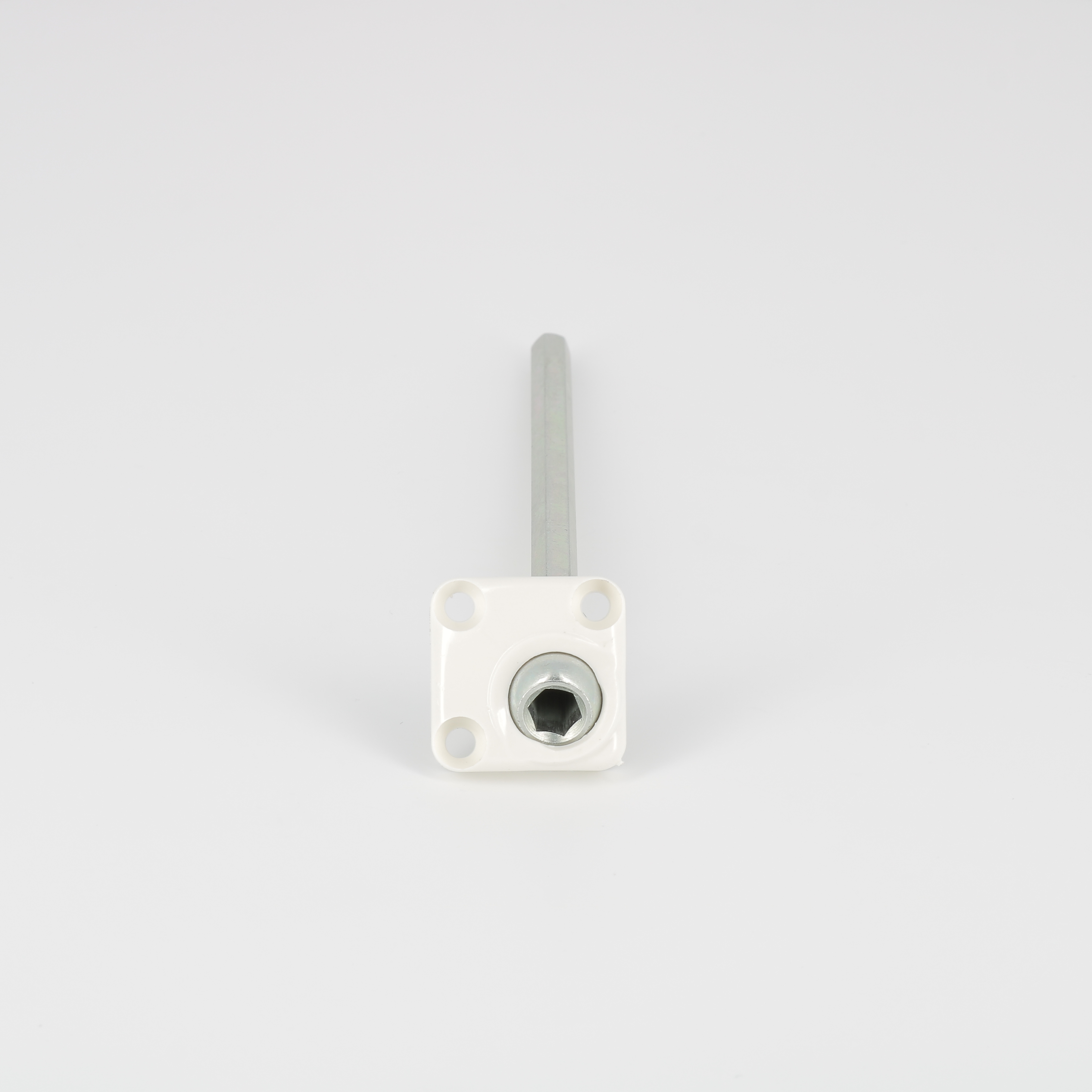

Sortie de caisson invisible Zurfluh-Feller D109A
Cette sortie invisible s'installe généralement sous coffre.
Elle permet d'utiliser la commande de secours intégrée (CSI) d'un moteur de volet roulant.
La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 150 mm de long.

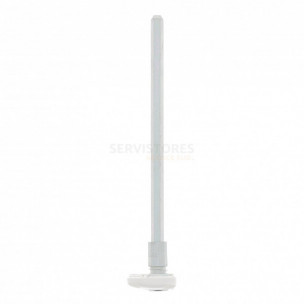

L'angle de la tige de sortie peut varier de 45°.
Côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.
Une manivelle décrochable compatible est référencée SO9685140.
La fixation de la platine se fait via 3 vis non fournies.
Un manchon d'étanchéité en élastomère est inclus.
La platine est en PVC blanc.
Fiche technique
- Durée de garantie : 2 ans
- Type : 30° ou 45° rotule seule
- Pose préconisée : Sous coffre

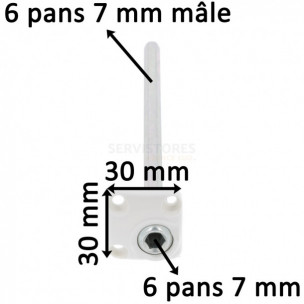

- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 150 mm
- Dimension de la platine : 30 x 30 mm

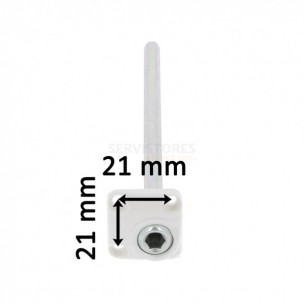

- Entraxe de fixation : 21 x 21 mm
- Couleur de la platine : Blanc
