Sortie de caisson de volet roulant Zurfluh-Feller
Réf : ZD176
Réf Fabricant : D176NG
Sortie de volet roulant simple cardan platine de 50 x 45 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle
Description
Fiche technique
Description

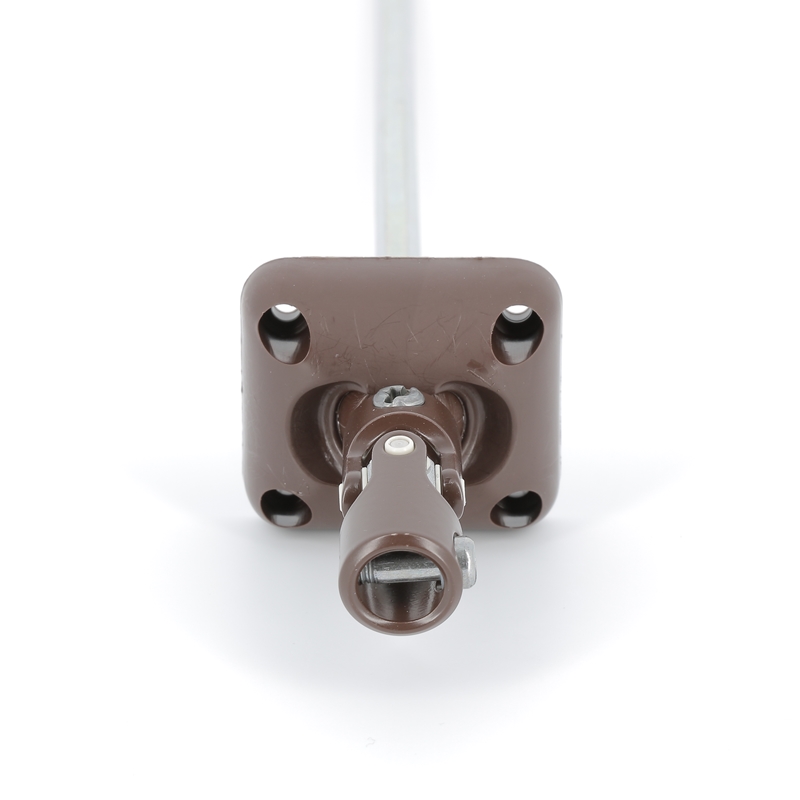

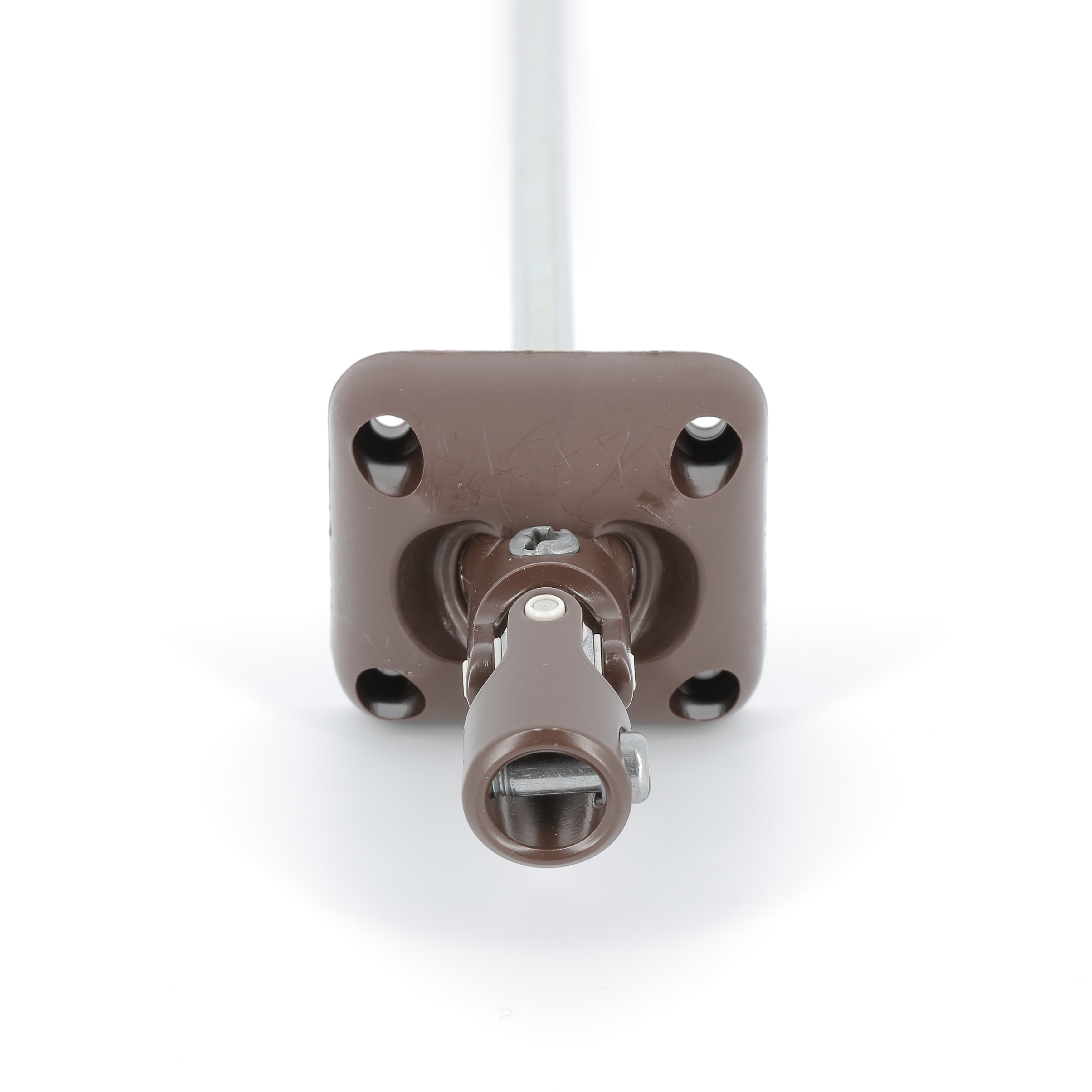

Sortie de caisson de volet roulant Zurfluh-Feller D189NG
Cette sortie 30° simple cardan à embase large s'installe en façade ou sous coffre.

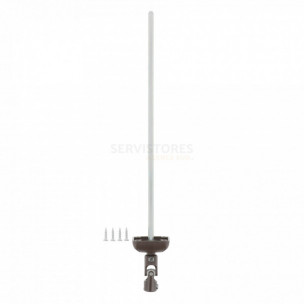

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm (A) de 315 mm de long (L).
L'angle de la tige de sortie peut varier de 0° à 30°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis fournie.

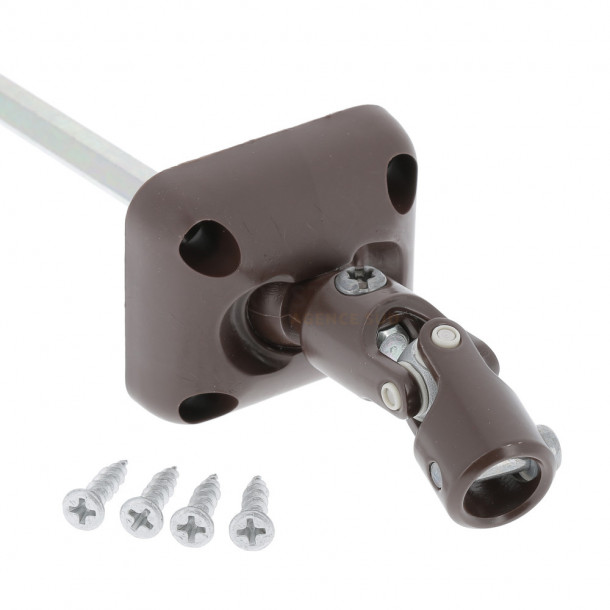

La fixation de la platine se fait via 4 vis fournies.
Un manchon d'étanchéité est également inclus.
La platine est en polyamide et le cardan est en acier revêtu de polyester, le tout est en marron (RAL 8017).
Fiche technique
- Durée de garantie : 2 ans
- Type : 30° simple cardan
- Pose préconisée : Sous coffre
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 315 mm

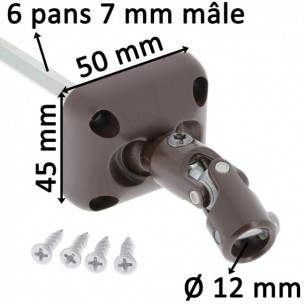

- Dimension de la platine : 50 x 45 mm

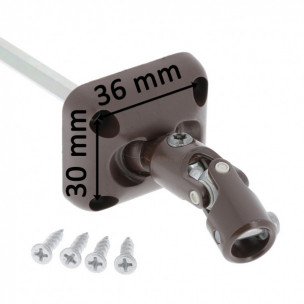

- Entraxe de fixation : 36 x 30 mm
- Couleur de la platine : Marron
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Fournie
