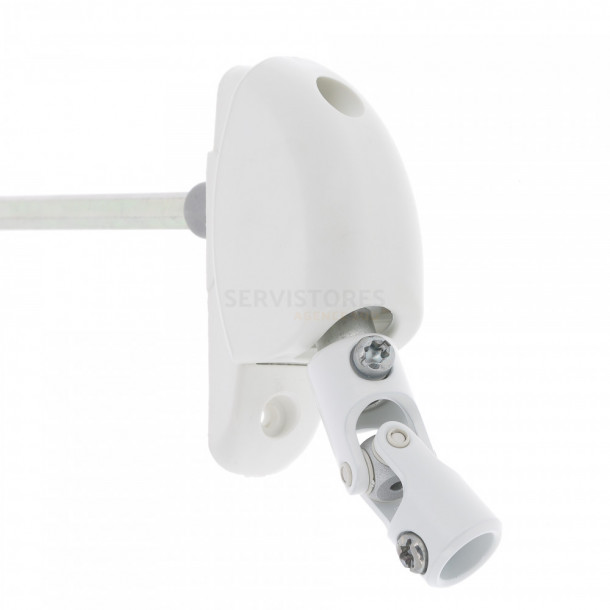

Sortie de caisson de volet roulant Zurfluh-Feller

Sortie de caisson de volet roulant Zurfluh-Feller D601ANG

Ce renvoi 120° à pignons à embase étroite est préconisé pour une pose en façade.

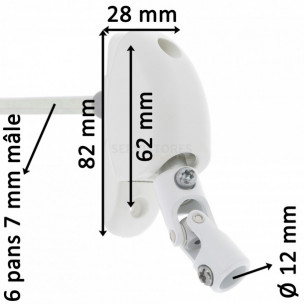

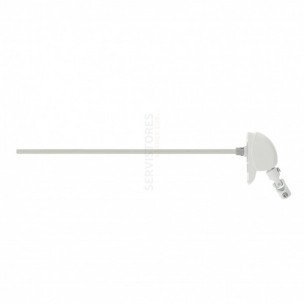

La tige de sortie vers le treuil est en hexa 6 pans de 7 mm et 355 mm de long.
L'angle de la tige de sortie peut varier de -5° à +15°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
Le cardan se monte après avoir fixé la platine.
La fixation de la platine se fait via 2 vis M4, non fournies.
Un manchon d'étanchéité est inclus.
La platine est en polyamide, le cardan d'entrée est en acier laqué et le tout est en blanc (RAL 9010).
