Sortie de caisson de volet roulant Zurfluh-Feller
Sortie de volet roulant double cardan platine blanche de 86x22,5 entrée Ø 12 mm sortie 6 pans 7 mm mâle
Notices et documents à télécharger

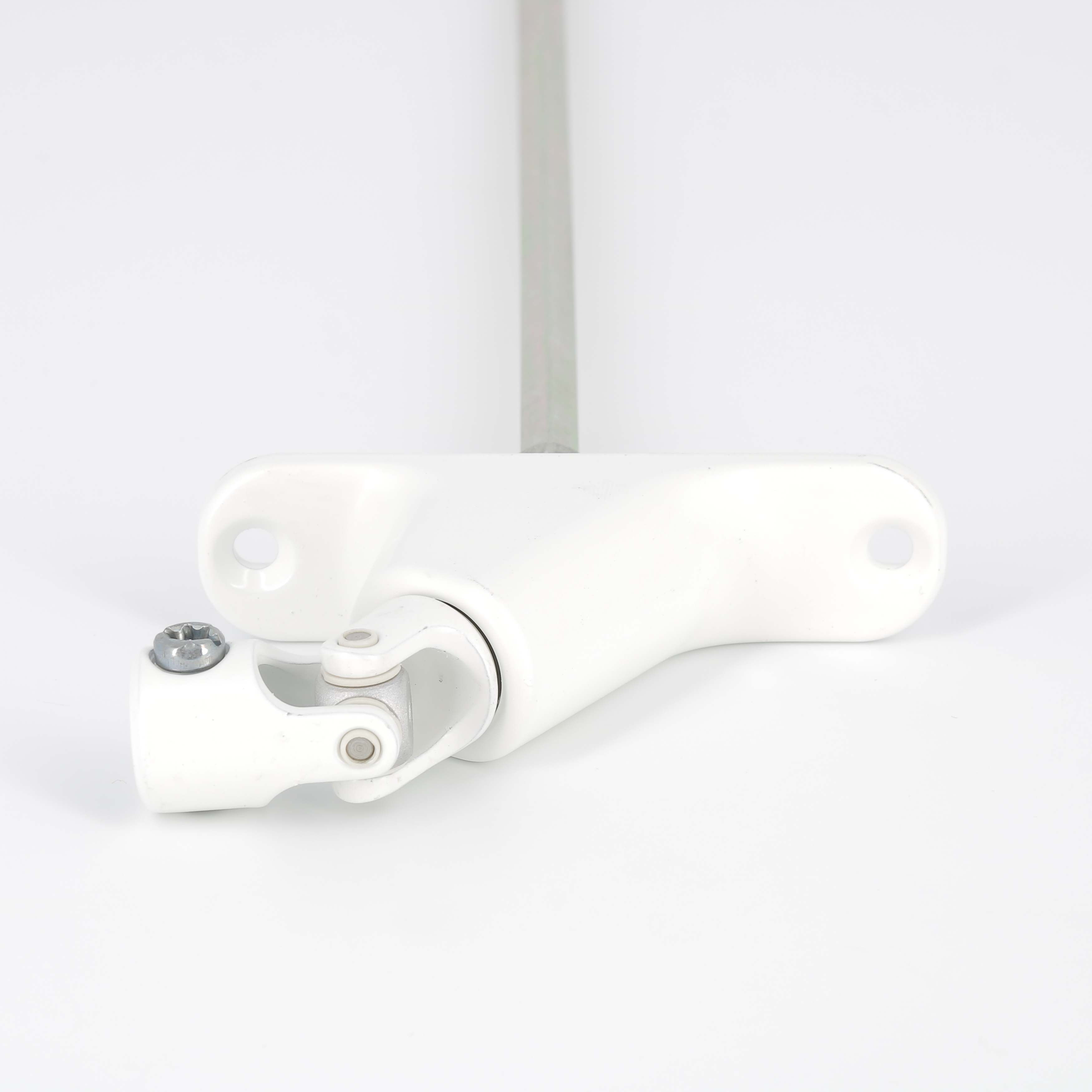

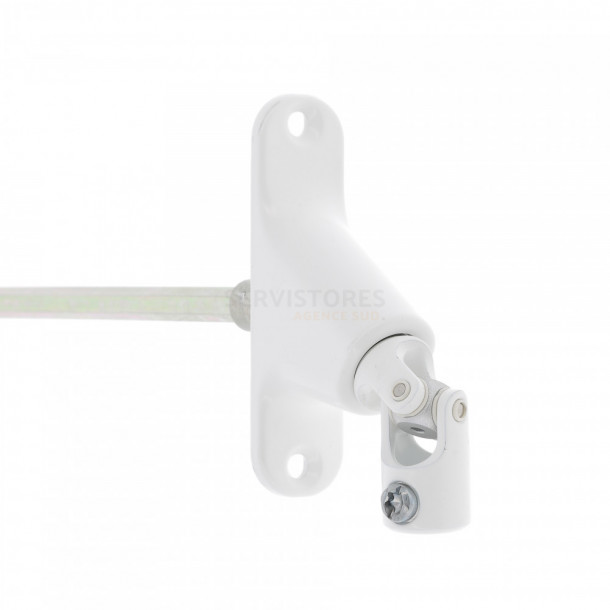

Sortie de caisson de volet roulant Zurfluh-Feller D590MB
Cette sortie double cardan à embase étroite est préconisée pour une pose en façade. Sa fixation est assurée par 2 vis M4, non fournies.
Les pièces composant le produit, notamment le cardan, sont en acier traité. Ceci confère au produit une grande résistance mécanique et une longévité accrue. La platine, elle, est en Zamak, un alliage de zinc connu pour sa résistance et sa durabilité.
Les pièces visibles sont dotées d'une finition laquée, tandis que les pièces non visibles sont zinguées et passivées pour une meilleure résistance à la corrosion.
Le produit est doté d’un roulement à billes en acier graissé à vie, servant de palier et de butée axiale, garantissant une fluidité dans le mouvement, tout en minimisant l'usure du système.

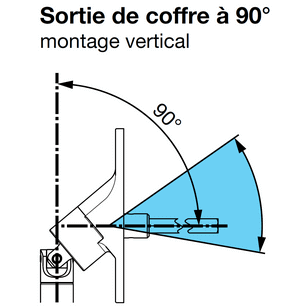

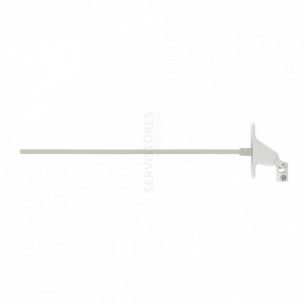

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 355 mm de long (L). Son angle peut varier de 0° à 50°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre. La liaison avec le tube de la manivelle est réalisée par une vis M5 x 17,5 mm qui est fournie avec le produit.
Un manchon d'étanchéité est inclus.
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 355 mm

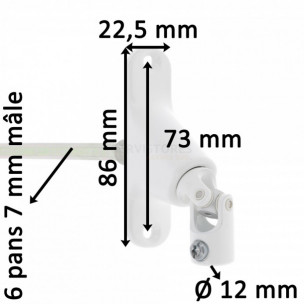

- Dimension de la platine : 86 x 22,5 mm
- Entraxe de fixation : 73 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
