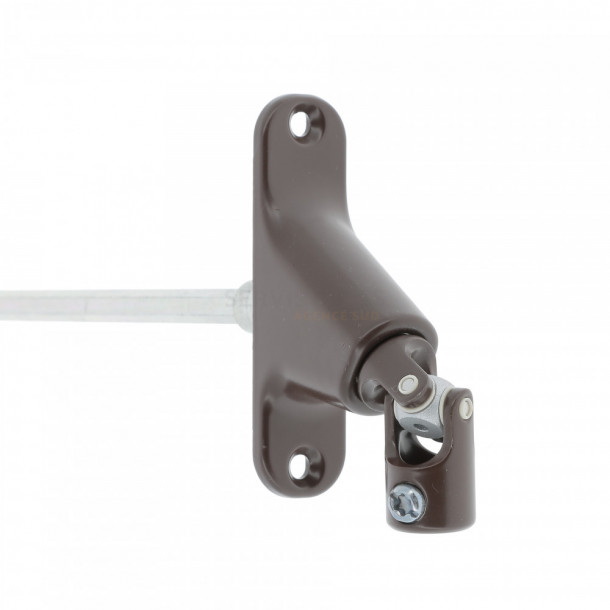

Sortie de caisson de volet roulant Zurfluh-Feller
Sortie de volet roulant double cardan platine marron de 86 x 22,5 entrée Ø 12 mm sortie 6 pans 7 mm mâle

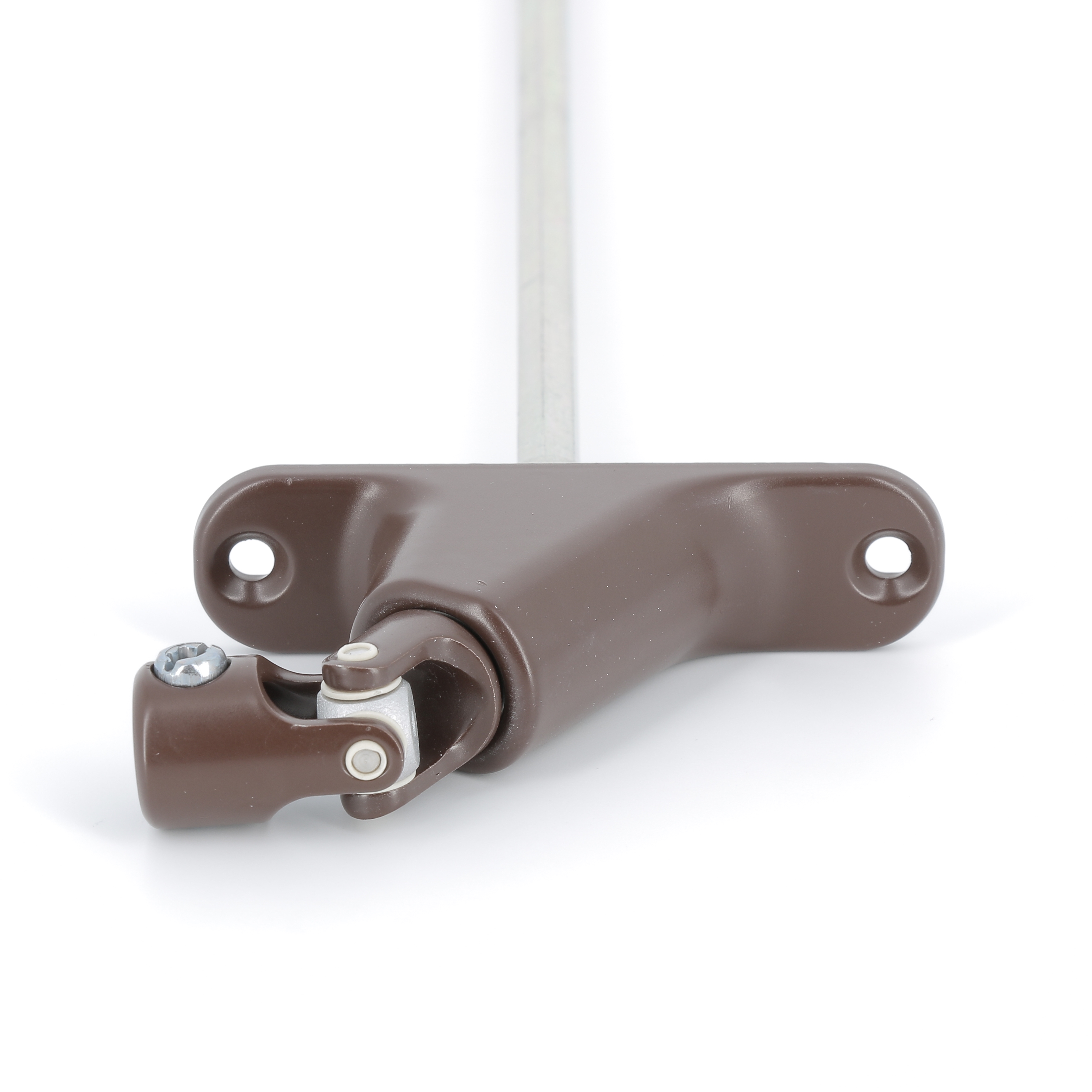

Sortie de caisson de volet roulant Zurfluh-Feller D590MD
Ce double cardan à embase étroite est préconisé pour une pose en façade.

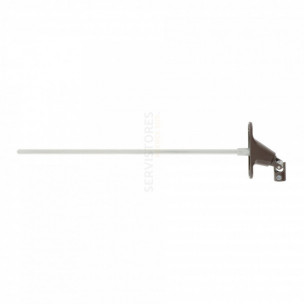

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm et 355 mm de long.
L'angle de la tige de sortie peut varier de 0° à 50°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
Cette sortie de caisson est équipée d'un roulement à billes acier étanche et graissé à vie.
La fixation de la platine se fait via 2 vis M4, non fournies.
Un manchon d'étanchéité est inclus.
La platine est en zamak, les cardans sont en acier revêtu et le tout est laqué en marron (RAL 8017).
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 355 mm

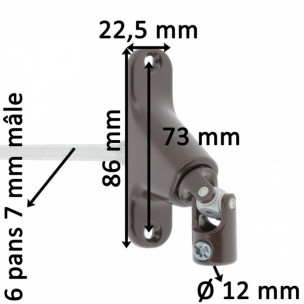

- Dimension de la platine : 86 x 22,5 mm
- Entraxe de fixation : 73 mm
- Couleur de la platine : Marron
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
