Sortie de caisson de volet roulant Zurfluh-Feller
Réf : ZD591MB
Réf Fabricant : D591MB

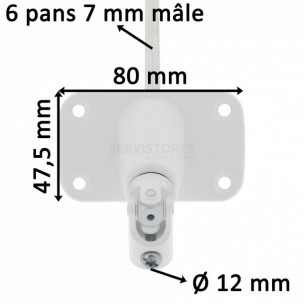

Sortie de volet roulant double cardan platine blanche de 80 x 47,5 mm entrée Ø 12 mm sortie 6 pans 7 mm mâle
Description
Fiche technique
Description

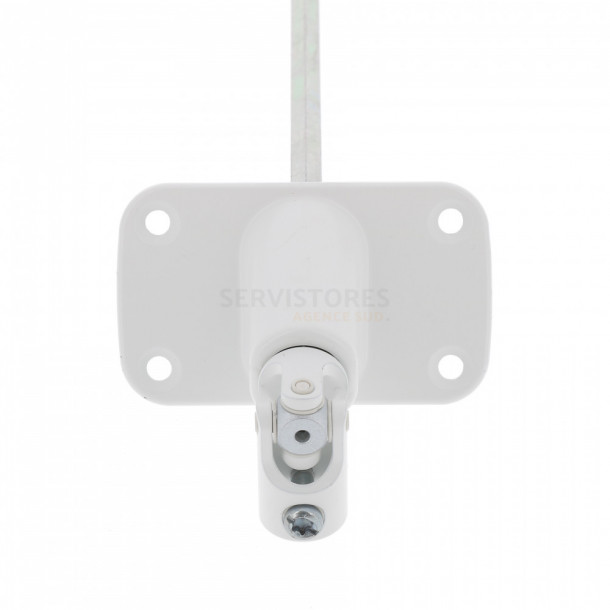

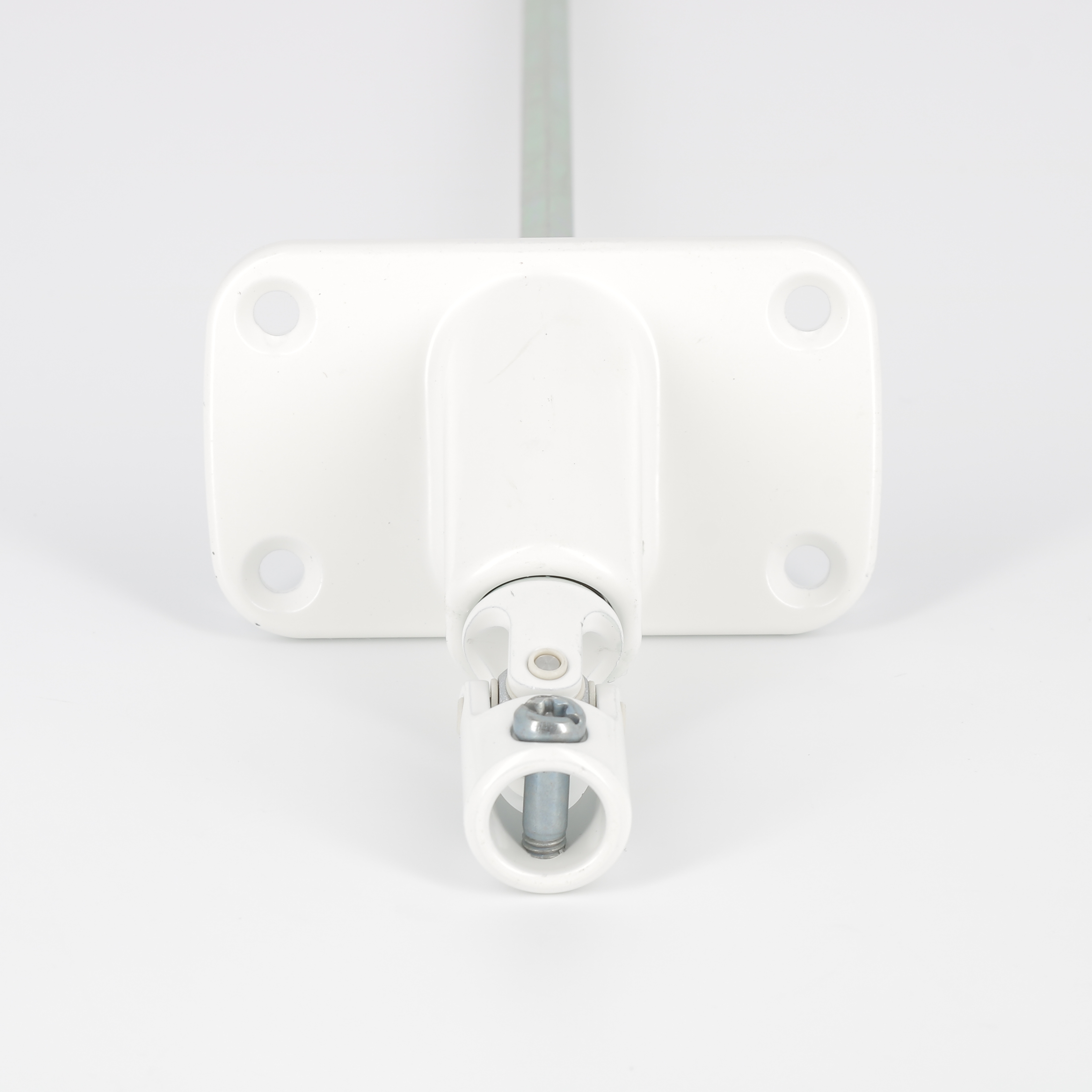

Sortie de caisson de volet roulant Zurfluh-Feller D591MB
Ce double cardan à embase large est préconisé pour une pose en façade.

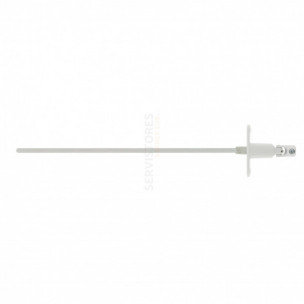

La tige de sortie vers le treuil est en hexa 6 pans mâle de 7 mm (A) et 355 mm de long (L).

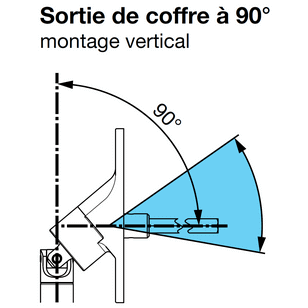

L'angle de la tige de sortie peut varier de 0° à 50°.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
La liaison avec le tube de manivelle est réalisée par une vis fournie.
Cette sortie de caisson est équipée d'un roulement à billes acier étanche et graissé à vie.
La fixation de la platine se fait via 4 vis M4, non fournies.
Un manchon d'étanchéité est inclus.
La platine est en zamak et les cardans sont en acier, le tout est laqué en blanc (RAL 9010).
Fiche technique
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 355 mm
- Dimension de la platine : 80 x 47,5 mm

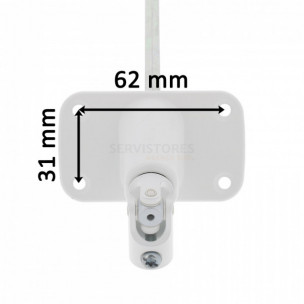

- Entraxe de fixation : 62 x 31 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
