Sortie de caisson triple cardan Zurfluh-Feller

Sortie de caisson de volet roulant Zurfluh-Feller D593AB

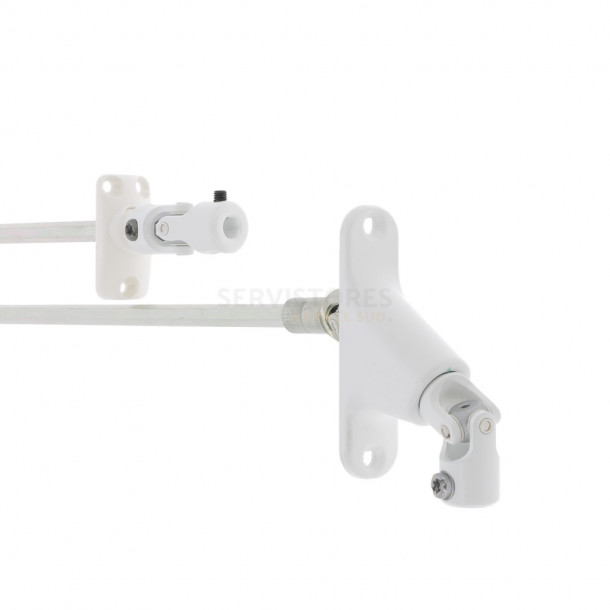

Cet ensemble composé d'un double cardan et d'un simple cardan réalise un triple cardan.

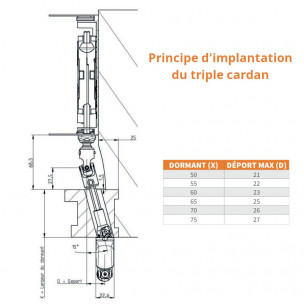

Cette configuration permet un déport au bâti avec une déviation latérale de la tige de ± 15°.
Ce montage en triple cardan autorise jusqu'à 27 mm de déport.
La pose préconisée du double cardan est en façade.

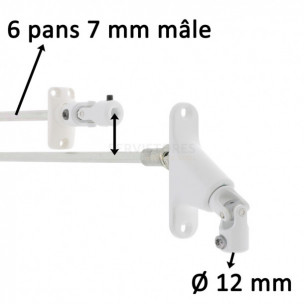

La tige de sortie vers le treuil est en hexa 6 pans de 7 mm et 155 mm de long.
Côté manivelle, l'entrée est en rond femelle de 12 mm de diamètre.
Le double cardan est équipé d'un roulement à billes acier étanche et graissé à vie.
La fixation des platines se fait via des vis, non fournies.

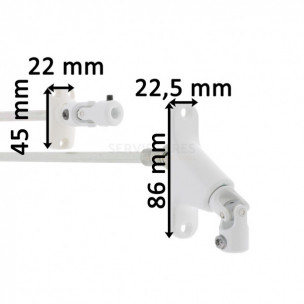

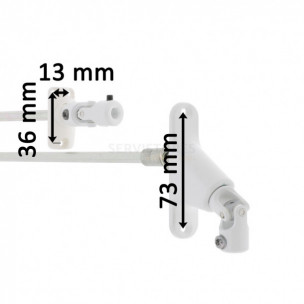

Les platines sont en zamak laqué blanc et les cardans en acier laqué blanc.

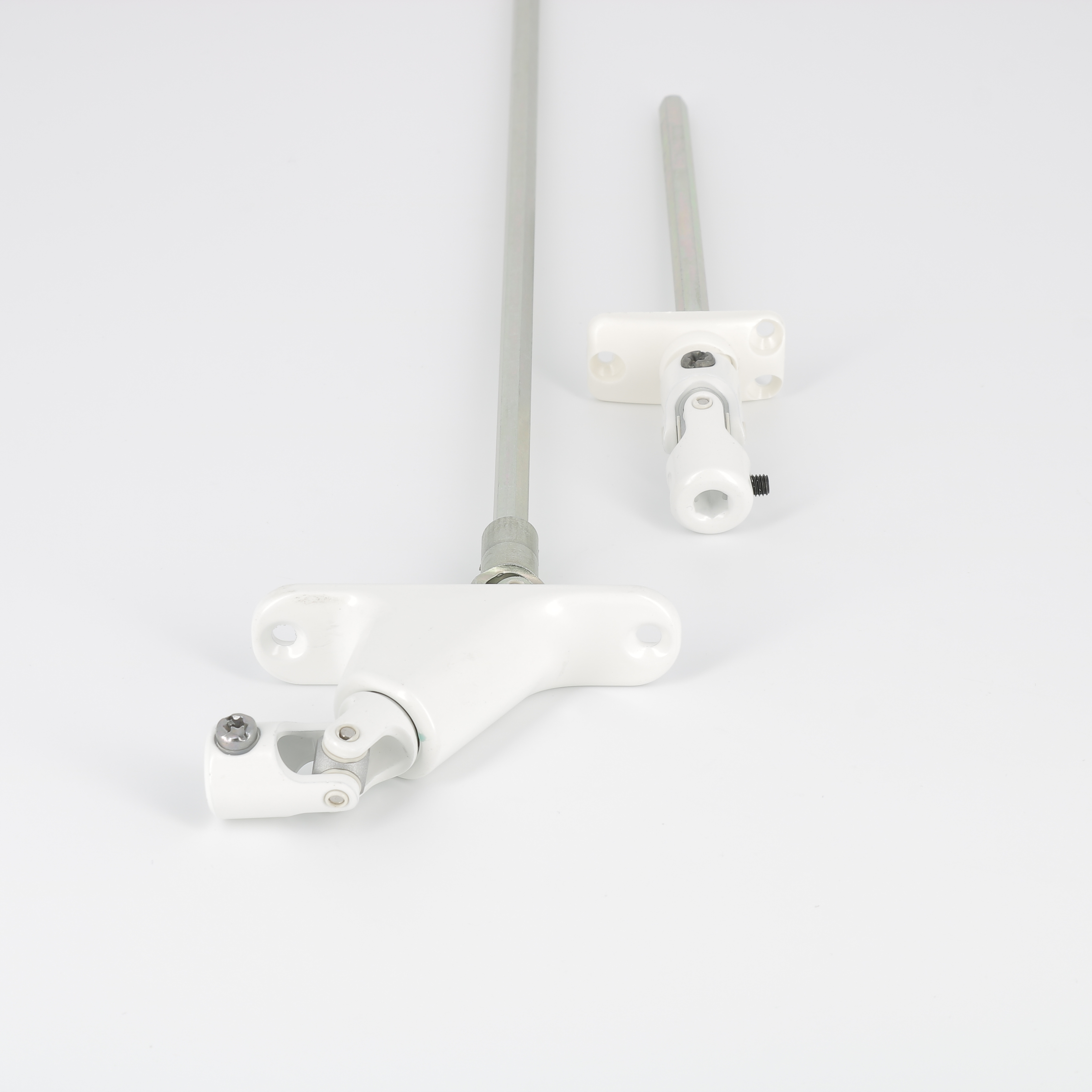

Livré en sachet avec 2 ensembles comprenant :

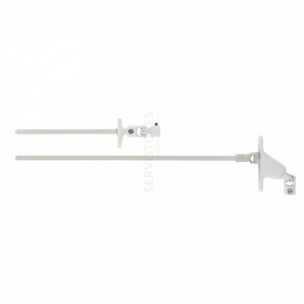

- 1 sortie de caisson double cardan montée avec tige 6 pans de 7 mm de longueur 370 mm,
   livrée avec une vis M5 x 17,5 mm pour la liaison avec la manivelle.
- 1 sortie de caisson simple cardan montée avec une tige 6 pans de 7 mm.
- 1 manchon d'étanchéité.
