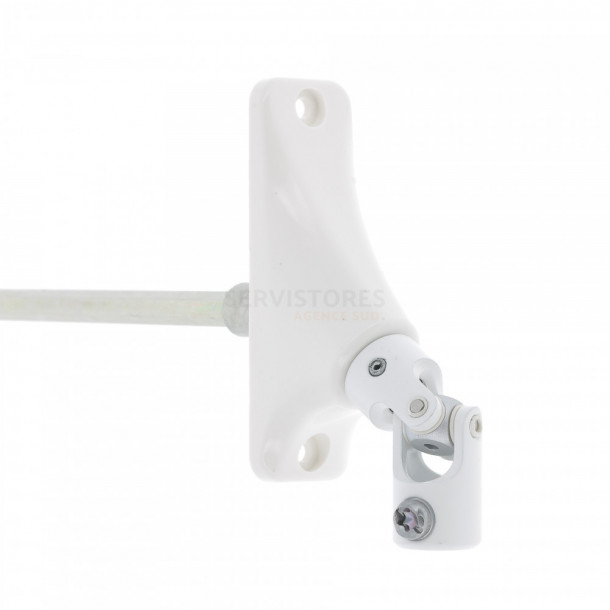

Sortie de caisson de volet roulant Zurfluh-Feller
Sortie de volet roulant double cardan platine blanche de 86x25 entrée Ø 12 mm sortie 6 pans de 7 mm mâle
Sortie de caisson de volet roulant Zurfluh-Feller D596MB

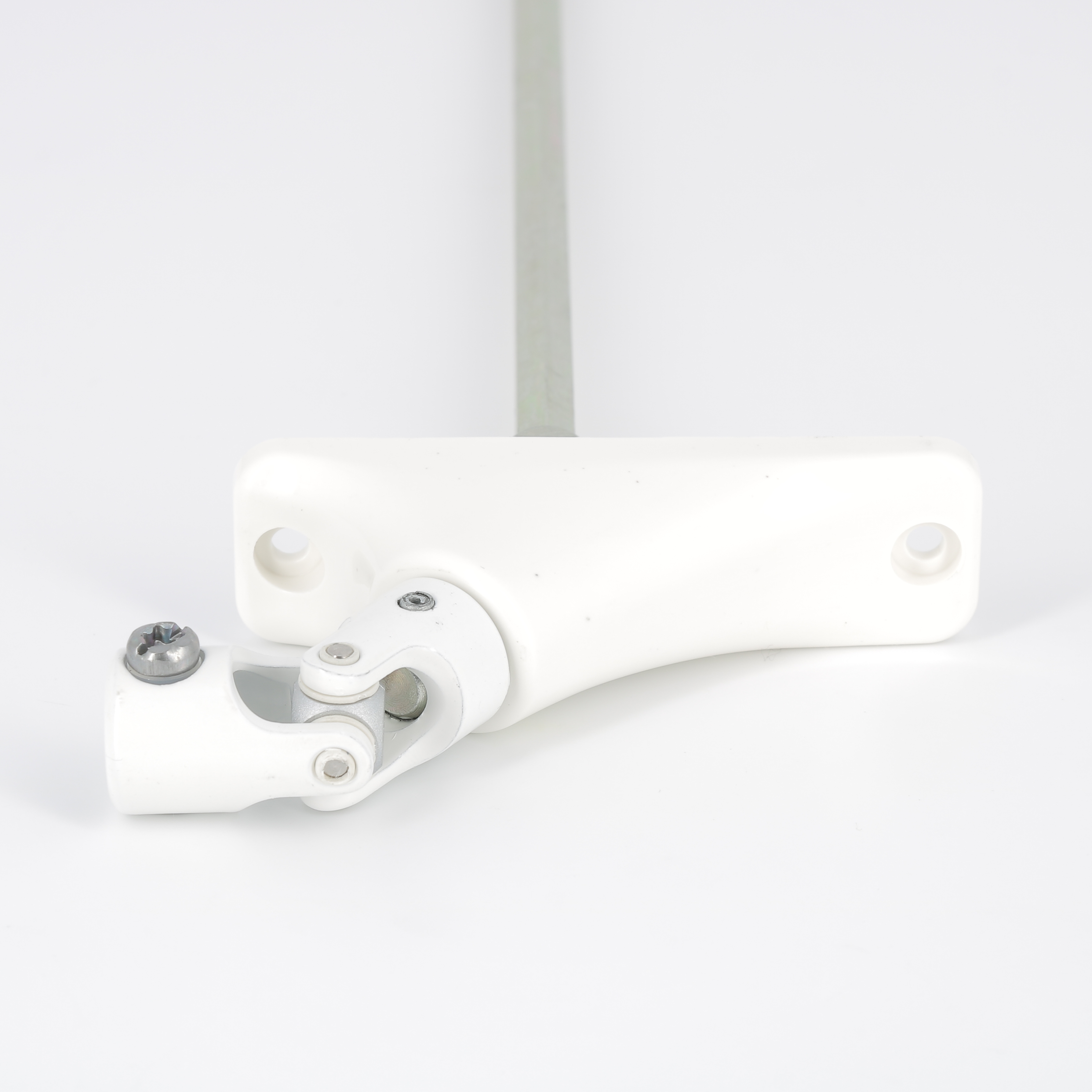

Cette sortie de caisson est dotée d'un double cardan, qui permet la manoeuvre d'un volet roulant avec un angle pouvant aller jusqu'à 90°.
Doté d'une embase étroite, elle se monte en façade.

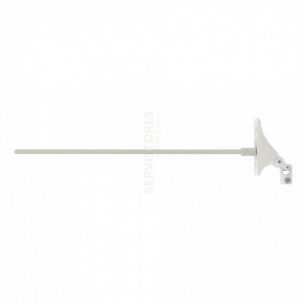

Sa tige de sortie, qui relie le cardan au treuil, a une forme hexagonale 6 pans. Elle mesure 355 mm de long. L'angle de sortie de manoeuvre possible peut varier de 0° à 50°.
Le cardan de la sortie de caisson, lui, a une forme ronde femelle de 12 mm de diamètre. Sa liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm qui est fournie avec la sortie de caisson.
La platine mesure 25 mm de large pour 86 mm de haut. Deux vis M4 sont nécessaires pour sa fixation (elles ne sont cependant pas fournies avec le produit).
Les matériaux qui constituent la pièce sont sélectionnés pour leur robustesse. La platine est en polymère thermoplastique, les cardans et la tige d'attaque sont en acier, les axes et rotules en inox et alu anodisé.
La pièce est de couleur blanche (RAL 9010).
- Durée de garantie : 2 ans
- Type : 90° double cardan
- Pose préconisée : Façade
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 355 mm

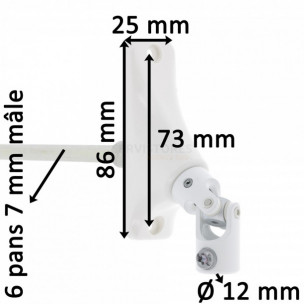

- Dimension de la platine : 86 x 25 mm
- Entraxe de fixation : 73 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Non fournie
