Sortie de caisson déportée Zurfluh-Feller

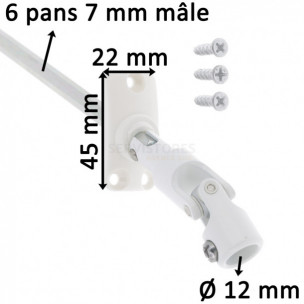

Sortie de volet roulant simple cardan déportée de 43 mm platine blanche de 45 x 22 mm entrée Ø 12 mm sortie 6 pans de 7 mm mâle
Sortie de caisson déportée de volet roulant Zurfluh-Feller D776NG

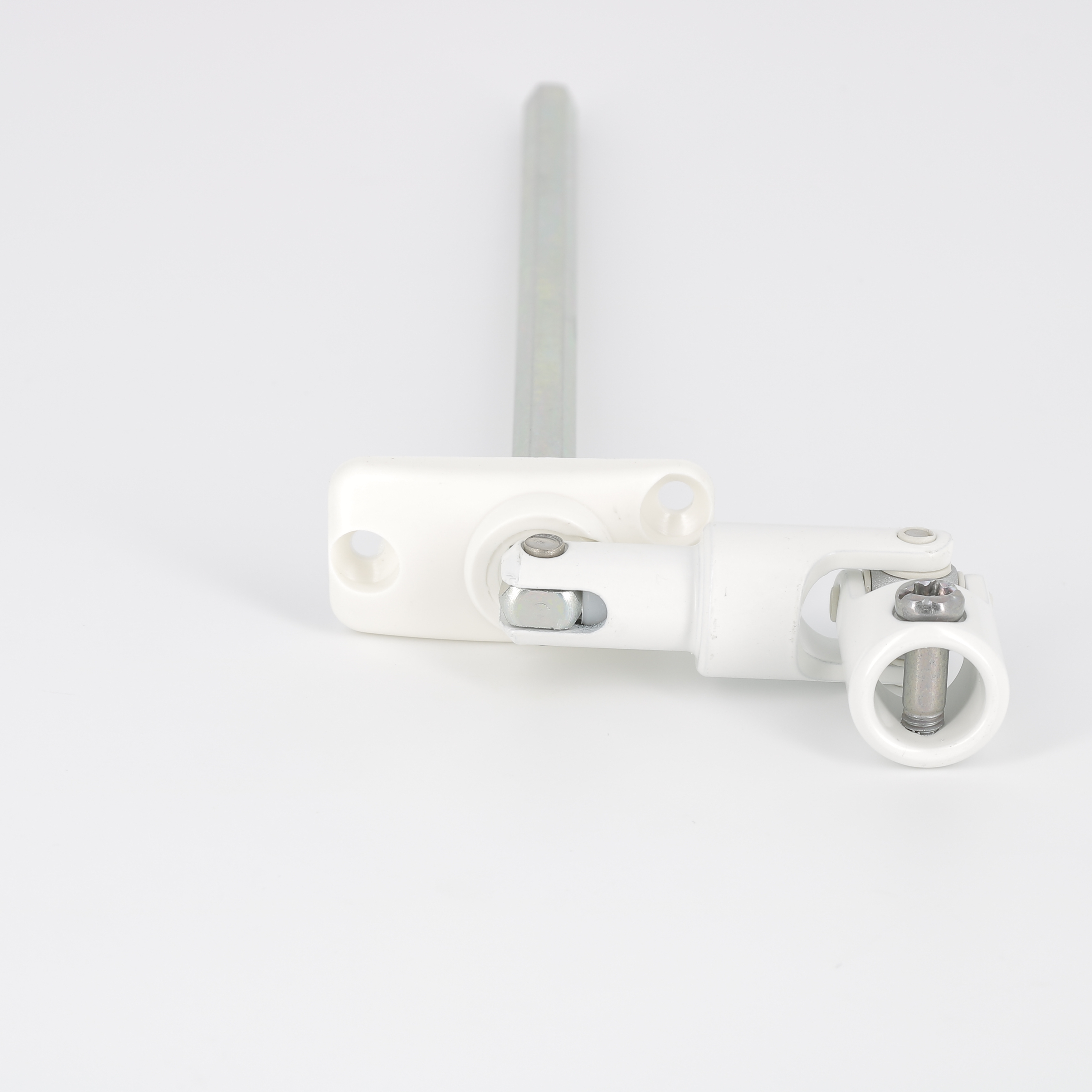

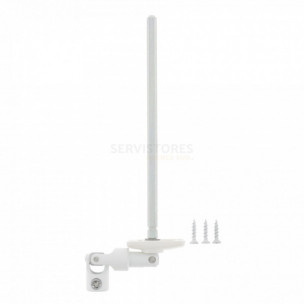

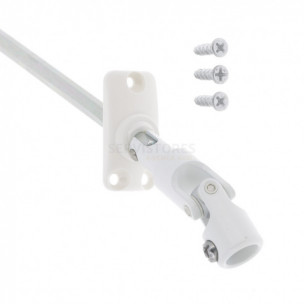

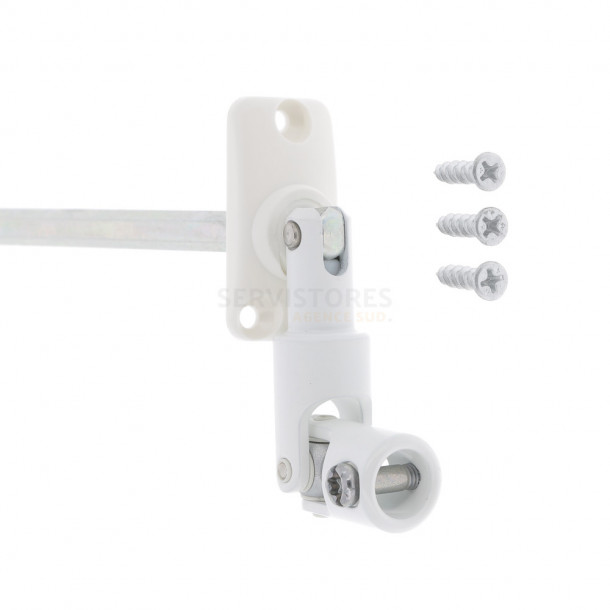

Cette sortie de caisson à 45° avec simple cardan est conçue pour une installation sous coffre. Elle dispose d'une embase étroite et sa platine se fixe avec trois vis Ø 4 x 20 mm, fournies avec le produit. Un manchon d'étanchéité en élastomère est également inclus.
La platine est fabriquée en polyamide, tandis que le cardan est en acier revêtu de polyester, des matériaux robustes qui confèrent à cette pièce une garantie de 2 ans.

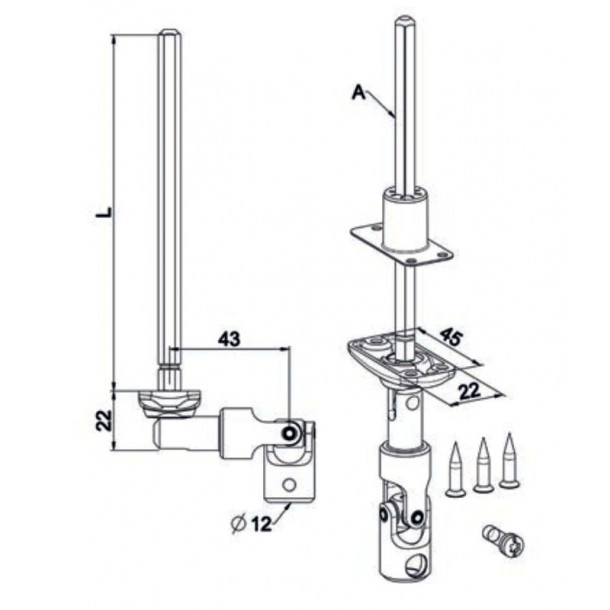

Ce modèle de sortie de caisson est déporté et articulé pour permettre un déport de 43 mm de la manivelle au repos (voir le détail sur ce schéma). Ce déport est particulièrement utile lorsque l'espace autour de la fenêtre est restreint, évitant ainsi toute gêne lors de l'ouverture de la fenêtre.
Cette sortie de treuil déportée dispose des caractéristiques techniques suivantes :
- Sa tige de sortie côté treuil est en hexa 6 pans mâle de 7 mm (A) et 175 mm de long (L).
- L'entrée côté manivelle est en rond femelle de 12 mm de diamètre.
Placé dans le mécanisme, l'angle de la tige de sortie peut varier de 0° à 30°.
La liaison avec le tube de manivelle est réalisée par une vis M5 x 17,5 mm fournie.
La pièce détachée est de couleur blanche (RAL 9010).
- Durée de garantie : 2 ans
- Type : Déportée
- Type : 30° simple cardan
- Pose préconisée : Sous coffre
- Forme d'entrée côté manivelle : Rond femelle Ø 12 mm
- Forme de sortie vers le treuil : Hexa 6 pans mâle de 7 mm
- Longueur de la tige de sortie recoupable : 175 mm
- Dimension de la platine : 45 x 22 mm

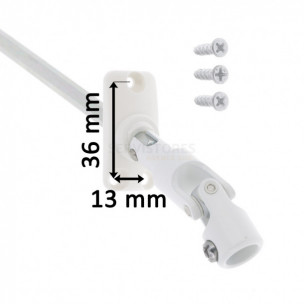

- Entraxe de fixation : 36 x 13 mm
- Couleur de la platine : Blanc
- Visserie pour cardan : 1 vis fournie
- Visserie de fixation : Fournie
