Couple conique de volet roulant Bubendorff
Couple conique avec fin de course entrée carré 8 mm sortie crabot de 27 mm mâle

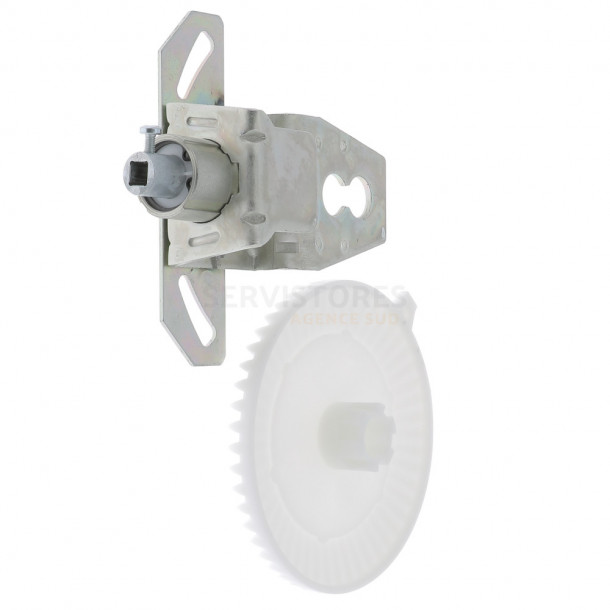

Couple conique de volet roulant Bubendorff 248063

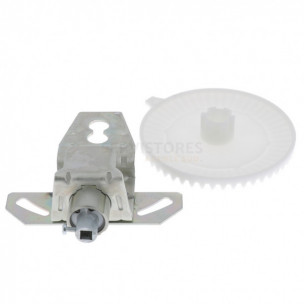

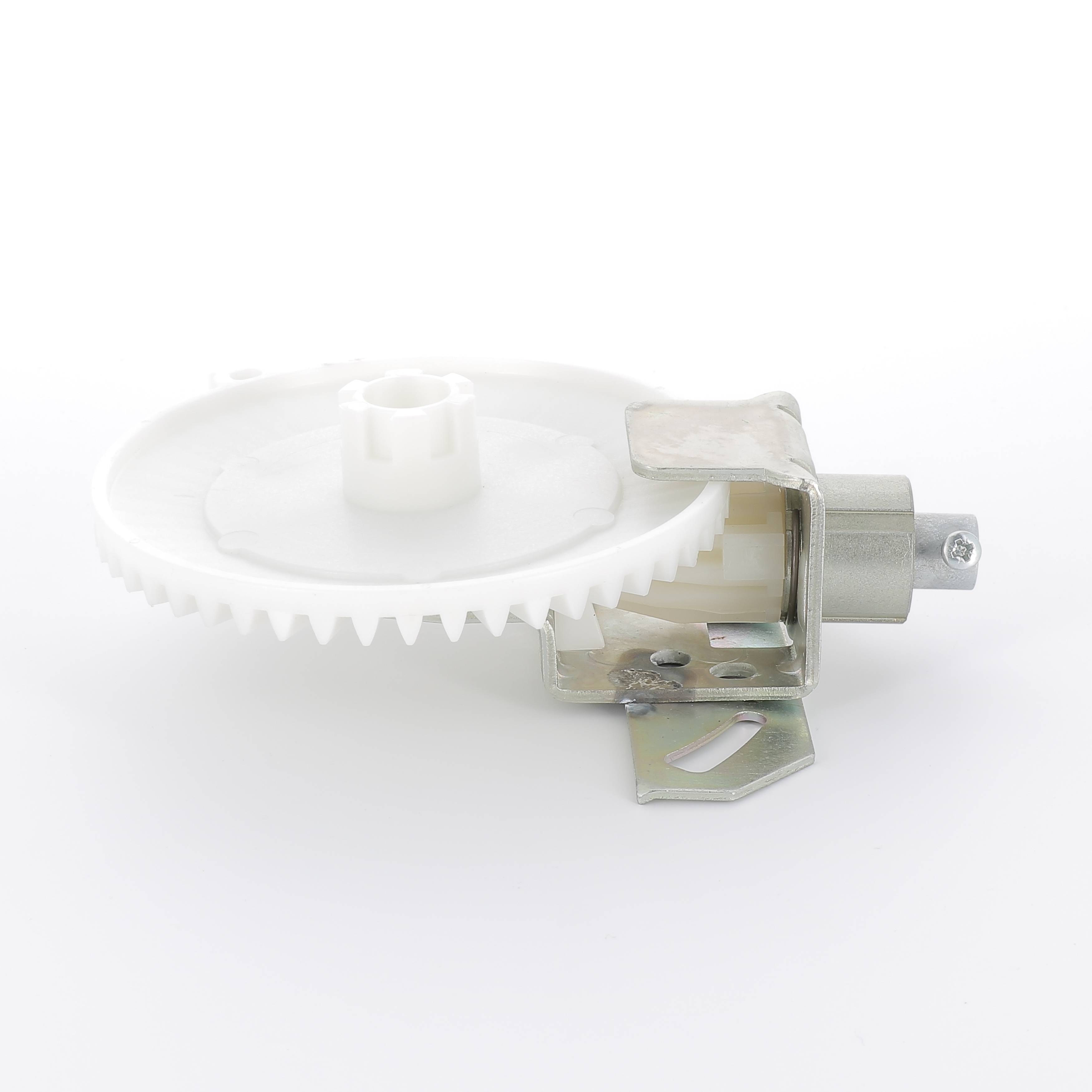

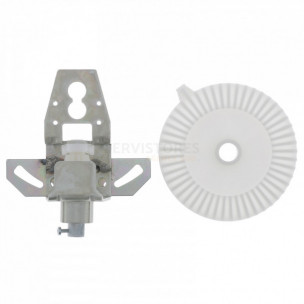

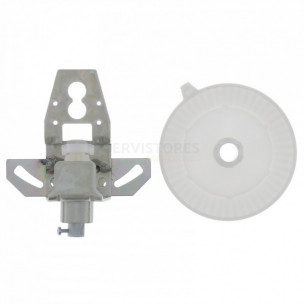

Il se compose d'une lyre et d'une couronne crantée.
Il est utilisé sur des volets traditionnels dont la surface de tablier n’excède pas 4 m².
Il est souvent monté dans des coffres TITAN.

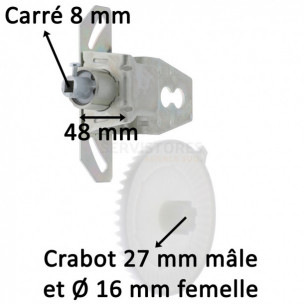

La sortie vers l'axe d'enroulement s'effectue via un crabot mâle de 27 mm avec un diamètre intérieur de 16 mm femelle.
Côté manœuvre, l'entrée est en carré femelle de 8 mm.
La tringle est immobilisable via une vis fournie.
Ce couple est équipé d'une fin de course d'une capacité de 11 tours d'axe maximum.
Il est également muni d'un frein anti-retour.
Le rapport de réduction est de 1/4,5.
La fixation s'effectue par des vis, non fournies.
L'entraxe de fixation possible va de 70 à 115 mm.
Sa lyre est en acier zingué passivé.
Le pignon et la couronne sont en polyamide chargé en fibre de verre
Le tout assure solidité et durabilité dans le temps.
- Durée de garantie : 2 ans
- Fin de course : Avec

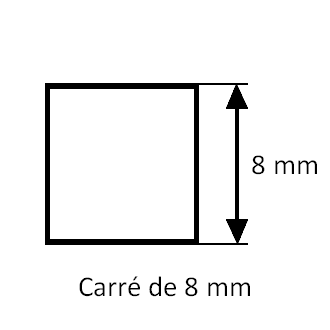

- Forme d'entrée côté manivelle : Carré femelle de 8 mm

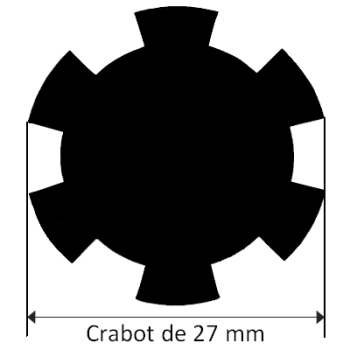

- Forme de sortie vers l'axe : Crabot mâle de 27 mm

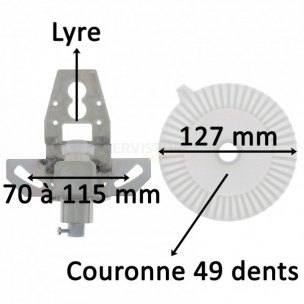

- Diamètre de l'embase : Couronne 49 dents Ø 127 mm
- Entraxe de fixation : 70 à 115 mm
- Epaisseur : 48 mm
- Réduction : 1/4,5
