Treuil de volet roulant type Bubendorff

Treuil de volet roulant type Bubendorff

Ce treuil volet est destiné à équiper les volets roulants Bubendorff. Il convient particulièrement aux modèles de type Bloc N et Mono Classic (3F). C'est l'accessoire indispensable qui permet de monter et de descendre le tablier du volet via la manivelle.

Sa configuration technique est la suivante :

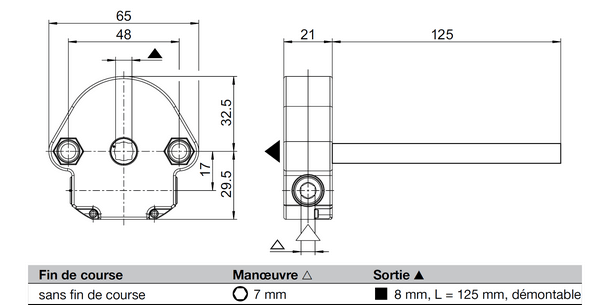

• Côté axe d'enroulement, la sortie est une tige carrée de 8 mm et 120 mm de long.
• Côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.

Sur la base de ces critères, le treuil Bubendorff s'intègre à tous les mécanismes ayant des formes d'assemblage compatibles.

Ce treuil volet roulant a un rapport de réduction de 1/6, ce qui signifie qu'il faut 6 tours de manivelle pour effectuer un tour complet de l'axe du volet. Ce mouvement est assuré par un système de transmission à roue et vis sans fin.

Ce treuil peut être monté à droite comme à gauche, ce qui offre une grande flexibilité d'installation. Sa fixation s'effectue via 2 vis, non fournies avec le produit. Les écrous M5 se logent dans le carter en Zamak, un alliage à base de zinc particulièrement solide et durable dans le temps. La distance entre les centres des deux points de fixation, appelée entraxe de fixation, est de 48 mm.

Ses dimensions sont les suivantes : 65 mm de diamètre d'embase et 21 mm d'épaisseur.

Contrairement au treuil Bubendorff B102047, ce treuil ne dispose pas d'un système de fin de course.
