Treuil de volet roulant Minivis Zurfluh-Feller
Réf : C1058
Réf Fabricant : C301
Treuil manuel avec fin de course entrée hexa 6 pans de 7 mm sortie carré de 8 mm
Description
Fiche technique
Produits complémentaires
Support volet roulant
C1058B
Plaque de fixation pour treuil Minivis Zurfluh-Feller
Description
Treuil de volet roulant Zurfluh-Feller C301
Ce treuil peut être installé sur n'importe quel volet roulant à commande manuel et s’intégrera aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.
Il mesure 22 mm d'épaisseur et 80 mm de diamètre d'embase, avec une entraxe de fixation de 56 mm.
La fixation s'effectue via 2 vis M4 à tête fraisée (non fournies avec le produit) et il peut être monté à droite comme à gauche, en respectant le sens de rotation.
Le carter du treuil est en polyamide renforcé de fibre de verre. La roue et la vis sans fin, quant à elles, sont en acier carbonitruré.
Offrant un rapport de réduction de 1/6,5, la sortie du treuil a une forme carrée femelle de 8 mm tandis que, côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil intègre un système fin de course de 11 tours maximum.
Fiche technique
- Durée de garantie : 2 ans
- Fin de course : Avec
- Forme d'entrée côté manivelle : Hexa 6 pans femelle de 7 mm

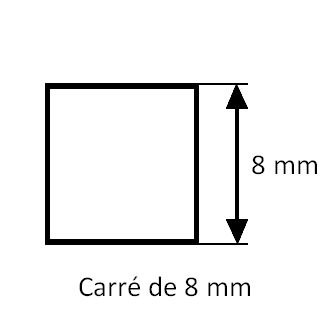

- Forme de sortie vers l'axe : Carré femelle de 8 mm
- Diamètre de l'embase : Ø 80 mm
- Matériaux : Polyamide renforcé
- Matériaux : Acier
- Entraxe de fixation : 56 mm
- Epaisseur : 22 mm
- Réduction : 1/6,5
- Visserie de fixation : Non fournie
