Treuil de volet roulant Minivis Zurfluh-Feller

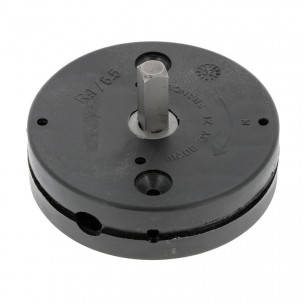

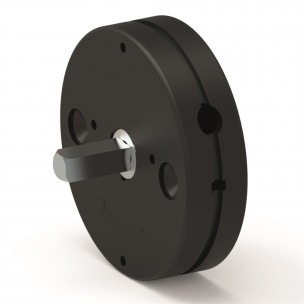

Treuil de volet roulant Zurfluh-Feller Minivis C345

Ce treuil manuel s'utilise pour des volets roulants de moyennes dimensions.
Il s'intègre aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.

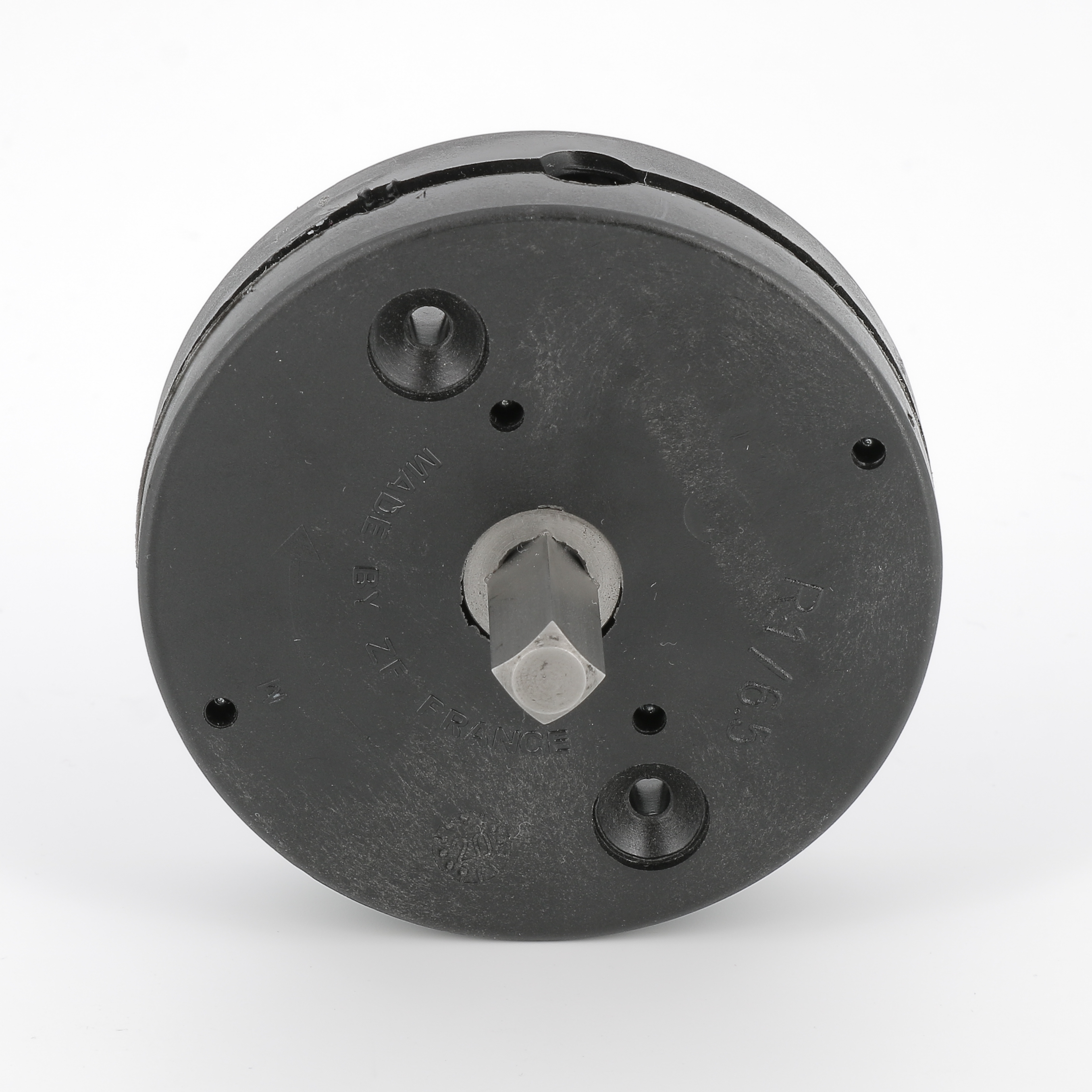

La sortie vers l'axe d'enroulement se fait via un carré mâle de 8 mm et 22 mm de long.
Côté manivelle, l'entrée est en carré femelle de 6 mm.

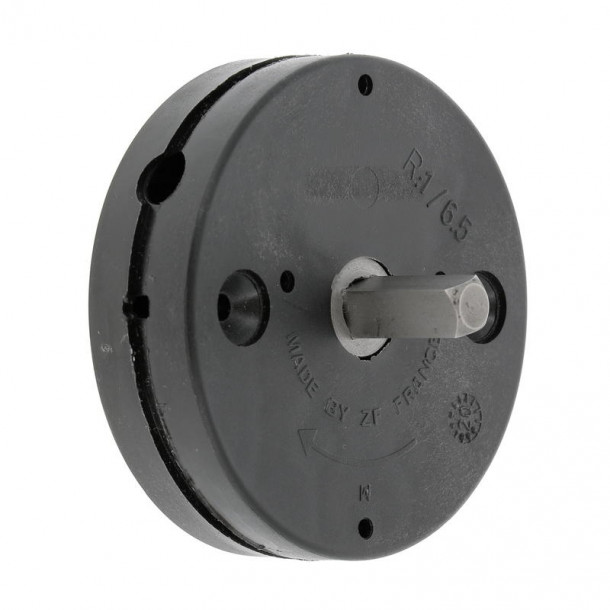

Ce treuil offre un rapport de réduction de 1/6,5.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil intègre un système fin de course de 11 tours maximum.
Il mesure 22 mm d'épaisseur et 80 mm de diamètre d'embase.
Il doit être monté à droite dans le cas d'un enroulement intérieur.

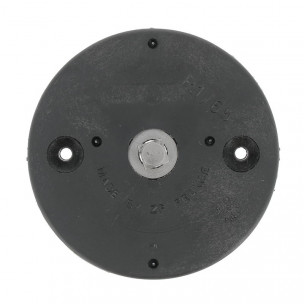

La fixation s'effectue via 2 vis M4 à tête fraisée, non fournies.

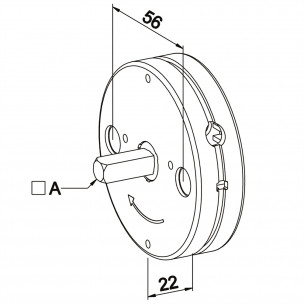

L'entraxe de fixation est de 56 mm.
Le carter en polyamide renforcé de fibre de verre garantit la solidité et la durabilité dans le temps.
La roue et la vis sans fin, quant à elles, sont en acier carbonitruré.

Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 12 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 17 kg.
