Treuil de volet roulant Zurfluh-Feller

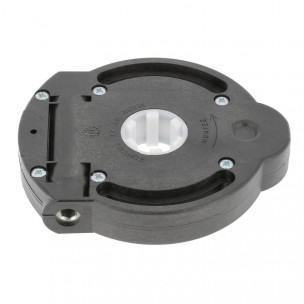

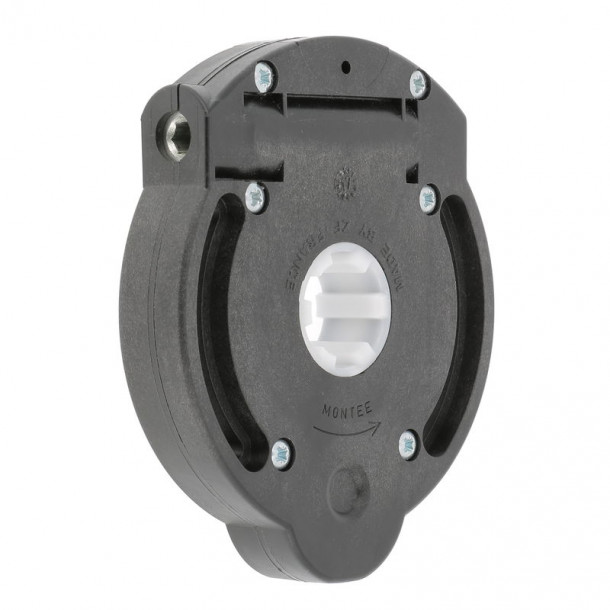

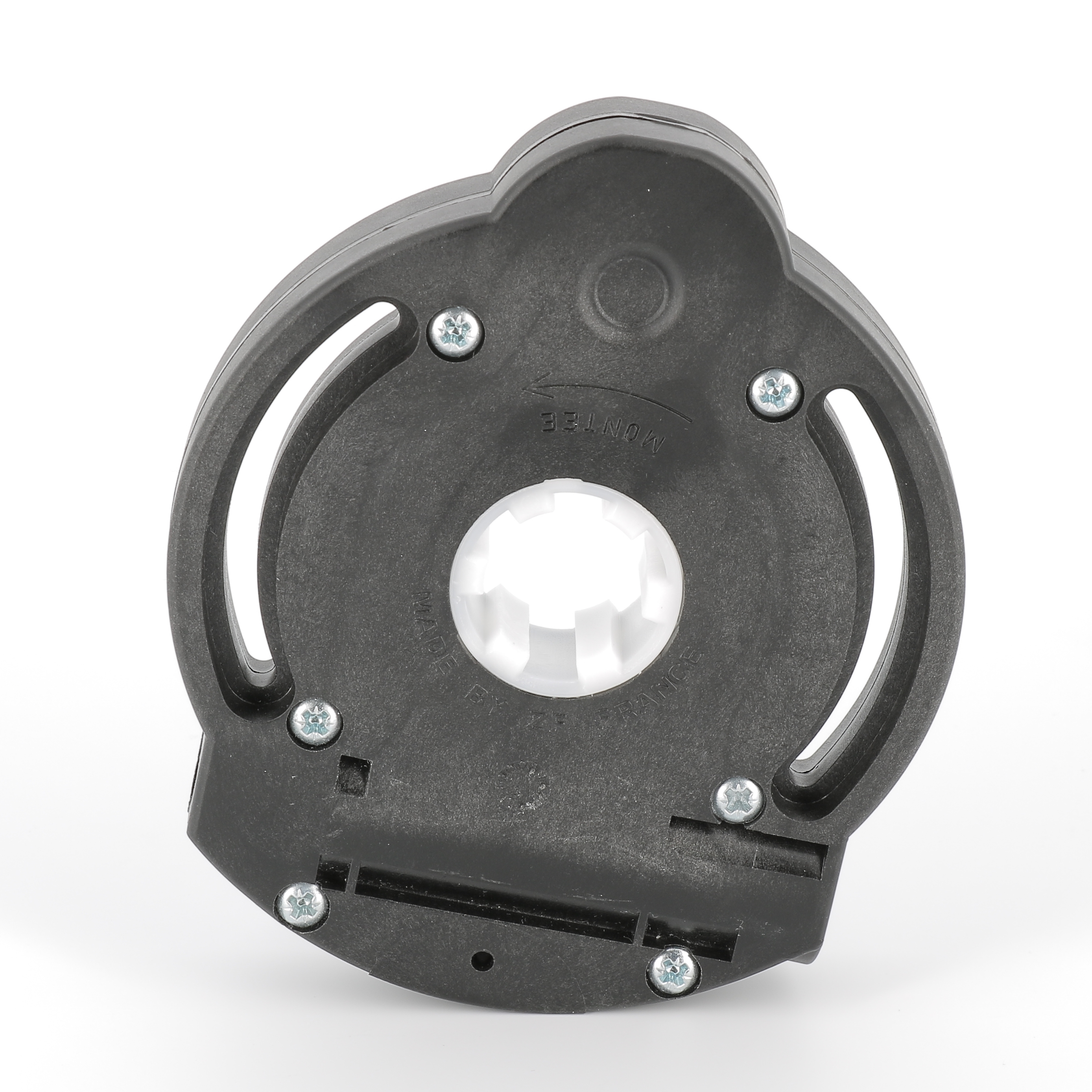

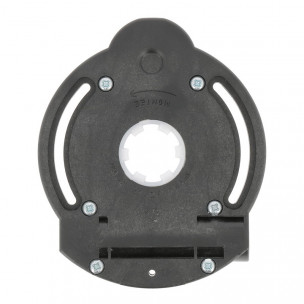

Treuil de volet roulant Zurfluh-Feller C184

Ce treuil manuel s'utilise surtout pour les volets roulants de dimensions moyennes.
Il s'intègre aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.

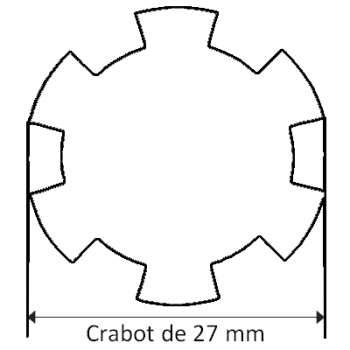

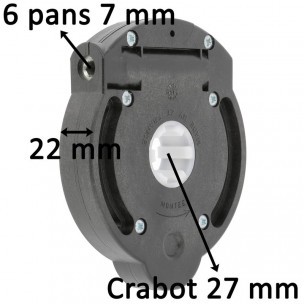

La sortie vers l'axe d'enroulement se fait via un crabot femelle de 27 mm.
Côté manivelle, l'entrée est en hexa 6 pans femelle de 7 mm.
Ce treuil offre un rapport de réduction de 1/7.
La transmission de mouvement est réalisée par un mécanisme roue et vis sans fin.
Ce treuil n'intègre pas de système fin de course.
Il est équipé d'un frein anti-retour.

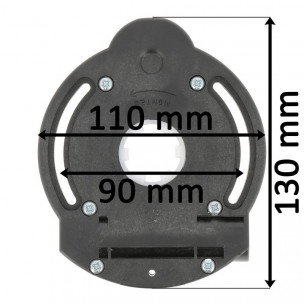

Il mesure 130 mm de diamètre d'embase et 22 mm d'épaisseur.
Il peut être monté à droite comme à gauche en respectant le sens de rotation.
La fixation s'effectue via des vis M4, non fournies.
L'entraxe de fixation est de 90 mm.
Le carter en polyamide renforcé de fibre de verre garantit la solidité et la durabilité dans le temps.
La roue est en polymère thermoplastique et la vis sans fin en acier traité.

Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 18 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 25 kg.
