Treuil de volet roulant Zurfluh-Feller

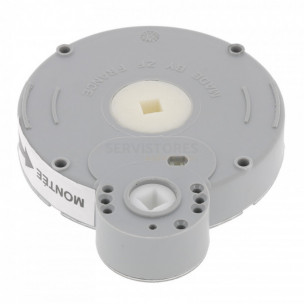

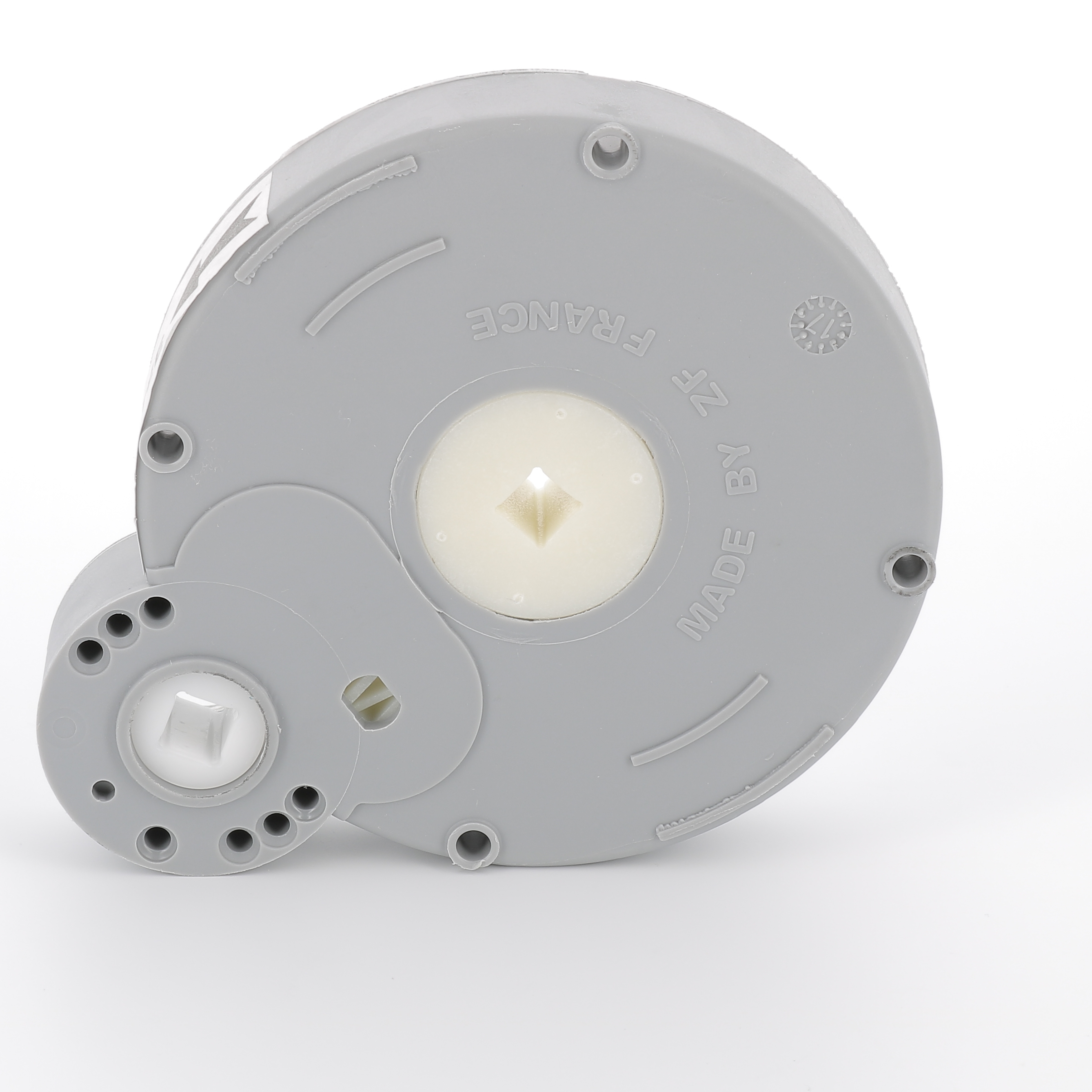

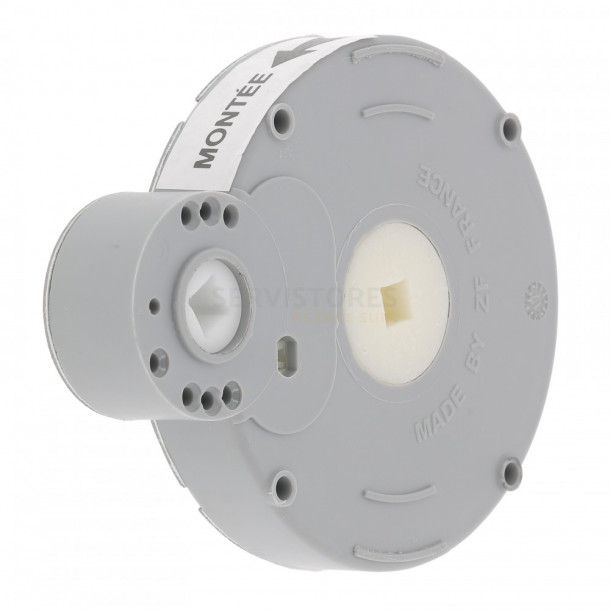

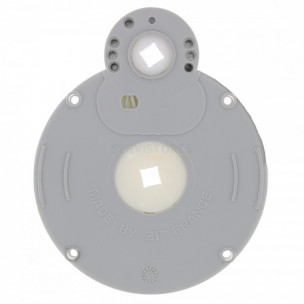

Treuil de volet roulant à sortie latérale Zurfluh-Feller C270E

Ce treuil manuel s'utilise surtout pour les volets roulants de dimensions moyennes.
Il s'intègre aux mécanismes de volet roulant ayant des formes d'assemblages compatibles.

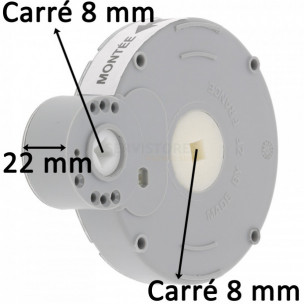

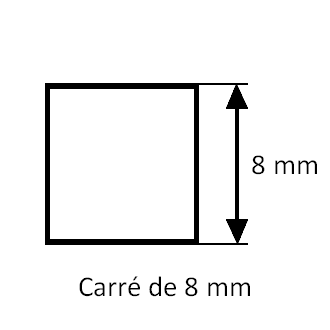

La sortie vers l'axe d'enroulement se fait via un carré femelle de 8 mm de diamètre.
Côté manivelle, l'entrée est en carré femelle de 8 mm.
L'entrée, avec un renvoi d'angle référence ZC221, ZC229 ou ZC229ANG permet une sortie latérale sur un coffre.
Ce treuil offre un rapport de réduction de 1/7.
La transmission de mouvement est réalisée par un mécanisme de roue et pignon dentés.
Ce treuil est équipé d'un système fin de course.

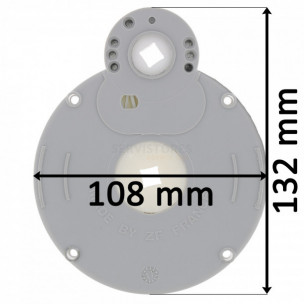

L'embase s'inscrit dans les diamètres 108 mm et 132 mm.
Il mesure 22 mm d'épaisseur.
Il doit être monté à droite.
La fixation s'effectue via des vis, non fournies.
Le carter en polyamide renforcé avec 30 % de fibre de verre garantit la solidité et la durabilité dans le temps.

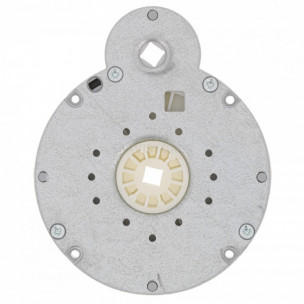

Le couvercle est en tôle acier galvanisé.
La roue est en polyamide avec 13% de fibre de verre et le pignon en thermoplastique.

Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 14,5 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 24 kg.
