Couple conique de volet roulant Zurfluh-Feller

Couple conique de volet roulant Zurfluh-Feller C820

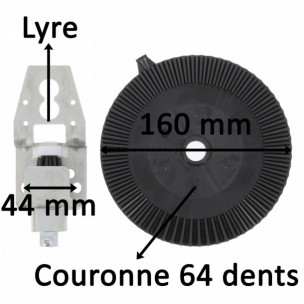

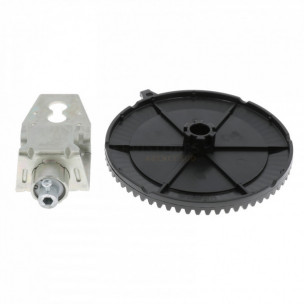

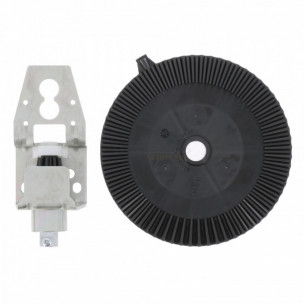

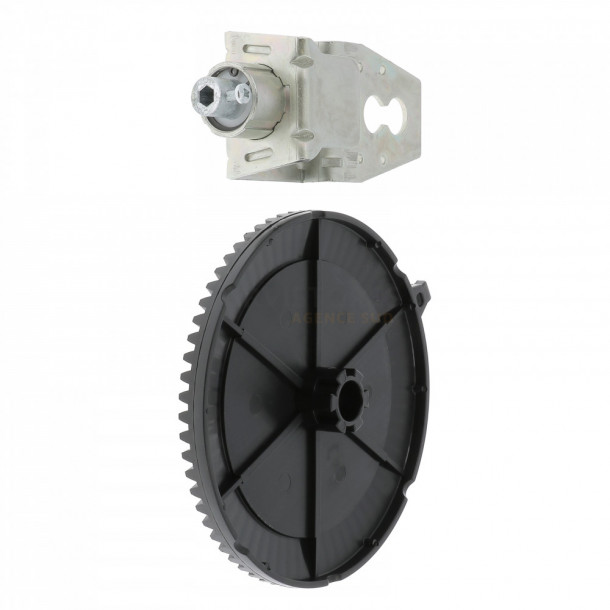

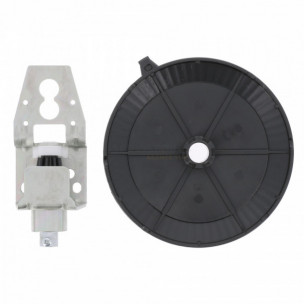

Il se compose d'une lyre et d'une couronne crantée.
Il est utilisé sur des volets traditionnels de moyenne dimension.

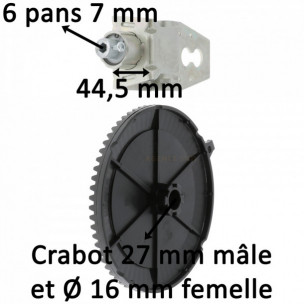

La sortie vers l'axe d'enroulement s'effectue via un crabot mâle de 27 mm avec un diamètre intérieur de 16 mm femelle.
Côté manœuvre, l'entrée est en hexa 6 pans femelle de 7 mm.
La tringle est immobilisable via une vis fournie.
Ce couple est équipé d'une fin de course d'une capacité de 11 tours d'axe maximum.
Il est également muni d'un frein anti-retour.
Le rapport de réduction est de 1/7,1.
La fixation s'effectue par des vis M6, non fournies.
Les entraxes de fixation possibles sont de 32 et 44 mm.
Sa lyre est en acier zingué passivé. Le pignon et la couronne sont en polyamide chargé en fibre de verre
Le tout assure solidité et durabilité dans le temps.


Précisions techniques avancées du fabricant

Il est recommandé de ne pas dépasser un couple d'entrée maximum de 4,5 Nm.
Dans ces conditions, un couple de sortie sur l'arbre de 20,4 Nm est garanti pendant 10000 cycles.
La capacité de levage équivalente est approximativement de 27 kg.
